Poligono di tiro sulla mappa, a scopo didattico

Tutorial 13 di 17 · Intermedio · 20 min

Abbozzate un poligono di tiro per un briefing: una postazione di tiro, un anello per la sua portata, una distanza di sicurezza (zona) nella direzione di tiro e una misurazione per verificare distanze e rilevamenti.

Cosa serve

map.army aperto in un browser desktop aggiornato e circa 20 minuti. Dovreste sapere come posizionare un simbolo; Creare una mappa di guerra lo mostra. Scegliete un tratto qualsiasi di campagna aperta: questo tutorial usa i campi vicino a Marthalen, in Svizzera, per una fittizia Training Area ALPHA. Lì non esiste alcun poligono.

Suggerimento: Solo a scopo didattico. Questo tutorial disegna valori predefiniti schematici. map.army non sostituisce i vostri regolamenti sui poligoni e nulla di ciò che viene disegnato qui è una zona di sicurezza approvata. Le aree di pericolo reali sono stabilite dai vostri regolamenti e dall’autorità responsabile del poligono.

Passo 1: posizionare la postazione di tiro e il suo anello di portata

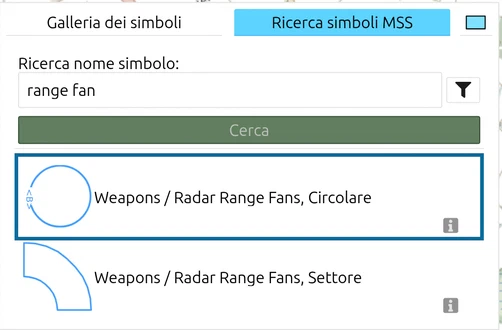

Ricerca simboli MSS di map.army con 'range fan' digitato e 'Weapons / Radar Range Fans, Circolare' contrassegnato
  1. Nel pannello Layer fate clic su Aprire il gestore dei layer, poi su Nuovo Layer MilX, e rinominate il nuovo layer Training Area ALPHA. Chiudete il gestore dei layer e fate clic sul nome del layer nell’elenco Layer: un’icona a forma di matita lo segna come layer attivo.
  2. Fate clic su +, passate a Ricerca simboli MSS, cercate fanteria e fate clic su Fanteria. Chiudete il pannello, poi fate clic sulla mappa. Il simbolo è la vostra postazione di tiro.
  3. Fate di nuovo clic su +, cercate range fan e fate clic su Weapons / Radar Range Fans, Circolare. Chiudete il pannello e fate clic sul simbolo della fanteria: l’anello si centra su di esso.
Anello di portata selezionato attorno alla postazione di tiro su map.army, con la maniglia viola del raggio contrassegnata

La dimensione iniziale dell’anello dipende dallo zoom. Trascinate la maniglia viola sull’anello per impostarne il raggio, oppure digitatelo nel campo Raggio dell’elenco dei punti (Visualizza e modifica le coordinate del grafico nella barra degli strumenti). Premete la barra spaziatrice per terminare.

Passo 2: aggiungere una distanza di sicurezza (zona)

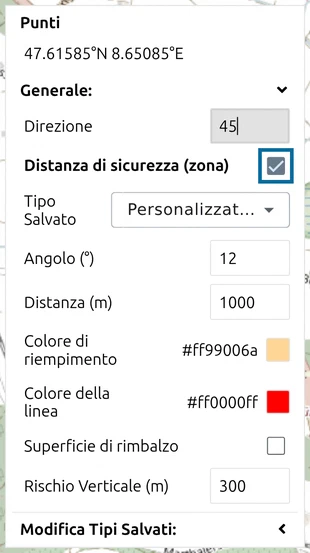

Elenco dei punti di map.army con la casella 'Distanza di sicurezza (zona)' contrassegnata e le sue impostazioni

Distanza di sicurezza (zona) è il nome che l’app dà a ciò che la dottrina dei poligoni chiama zona di pericolo di superficie (SDZ, surface danger zone): il terreno che deve restare libero mentre si spara. Appartiene a un normale simbolo a un punto, non all’anello di portata.

  1. Selezionate il simbolo della fanteria e aprite l’elenco dei punti con Visualizza e modifica le coordinate del grafico.
  2. Digitate 45 in Direzione e premete Invio: è la direzione di tiro, in gradi dal nord. Il simbolo si gira in quella direzione.
  3. Selezionate Distanza di sicurezza (zona). Lasciate Tipo Salvato su Personalizzato….

I valori predefiniti sono Angolo (°) 12, Distanza (m) 1000 e Rischio Verticale (m) 300, disegnati come un settore arancione con contorno rosso verso nord-est.

Suggerimento: Non premete Esc mentre è aperta una lista nell’elenco dei punti: chiude la lista, deseleziona il simbolo e chiude anche l’elenco dei punti. Chiudete una lista scegliendo una voce.

Passo 3: mostrare l’area di rimbalzo

Distanza di sicurezza (zona) verso nord-est dalla postazione di tiro su map.army, con l'area di rimbalzo ai lati

I proiettili possono rimbalzare sul terreno e uscire dal settore con un angolo. Selezionate Superficie di rimbalzo nell’elenco dei punti. Compaiono quattro valori, di nuovo predefiniti e schematici: Lunghezza (m) 700, Zona (m) 100, Angolo iniziale (°) 25 e Angolo finale (°) 45. La zona acquista una fascia su ciascun lato della base.

Passo 4: conservare la zona come tipo salvato

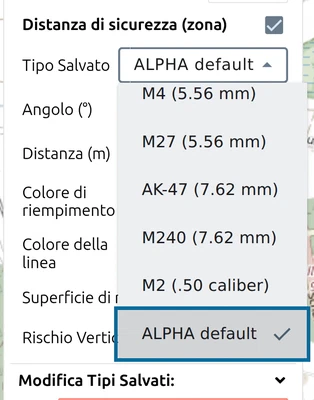

Lista Tipo Salvato nell'elenco dei punti di map.army con la nuova voce 'ALPHA default' contrassegnata

I tipi salvati sono la libreria delle impostazioni di zona nella lista Tipo Salvato. Salvate i vostri valori una volta sola e riutilizzateli su ogni postazione di tiro.

  1. Aprite Modifica Tipi Salvati: e digitate ALPHA default in Tipo.
  2. Fate clic su Aggiungi ai Tipi Salvati. La voce entra nella lista Tipo Salvato e viene selezionata.
  3. Fate clic su Esporta i tipi salvati in un file. map.army salva SDZ_SavedTypes.json; un collega lo carica con Importa i tipi salvati da un file.
Suggerimento: La lista contiene anche esempi che portano il nome di armi, come M4 (5.56 mm) e M2 (.50 caliber). Non sono valori approvati per il vostro poligono. Inserite i valori previsti dai vostri regolamenti e salvateli con un nome vostro.

Passo 5: verificare distanze e rilevamenti

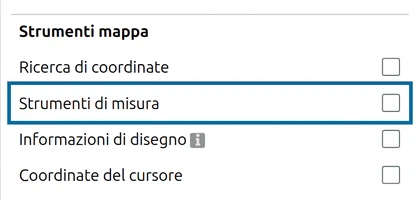

'Strumenti di misura' sotto 'Strumenti mappa' nel pannello Opzioni di map.army
  1. Fate clic su Opzioni e selezionate Strumenti di misura sotto Strumenti mappa. In basso a sinistra sulla mappa compaiono due pulsanti.
  2. Fate clic su Misura la distanza sulla mappa, poi sulla postazione di tiro e sulla punta della zona.
Misurazione della distanza lungo la zona sulla mappa di map.army con le etichette Distanza, Rilevamento e Rilevamento (magn.)

Le etichette mostrano Distanza, Rilevamento (dal nord vero) e Rilevamento (magn.) (dal nord magnetico), qui circa 1 005 m, 45° e 41.3°. Leggeteli prima di finire: Esc termina la misurazione e rimuove la linea e le sue etichette.

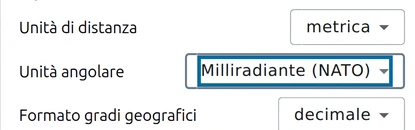

'Unità angolare' impostata su 'Millesimi (NATO)' nel pannello Opzioni di map.army

Per leggere i rilevamenti in millesimi, impostate Unità angolare sotto Unità di misura: nelle Opzioni su Millesimi (NATO) e misurate di nuovo: la stessa linea indica 800mrad, sul cerchio di 6400 millesimi. Misura l’area sulla mappa funziona allo stesso modo e mostra l’Area all’interno dei punti su cui fate clic.

Passo 6: salvare lo schizzo del poligono

Training Area ALPHA su map.army: postazione di tiro, anello di portata e distanza di sicurezza (zona) con area di rimbalzo

Nel gestore dei layer fate clic su Salva come MilX e scaricate Training Area ALPHA. La zona viene salvata insieme al simbolo, quindi ricompare quando caricate il file o condividete il layer. Conservate SDZ_SavedTypes.json insieme al file se altri devono riutilizzare il vostro tipo salvato.

Prossimo tutorial

Continuate con Analisi del terreno con OAKOC. Ogni controllo usato qui è descritto in Costruttore SDZ, Cerchi di distanza e Misurare distanze e aree.
