Mappa dello sbarco del D-Day, 6 giugno 1944

Tutorial 6 di 17 · Intermedio · 30 min

Mappate una battaglia storica, lo sbarco alleato in Normandia del 6 giugno 1944, con un layer per ciascuna parte, ogni divisione contrassegnata con numero, corpo d’armata e data, e frecce d’attacco sulle cinque spiagge.

Cosa serve

map.army aperto in un browser desktop aggiornato. Non serve alcun account. Prevedete circa 30 minuti. Dovreste sapere come posizionare un simbolo sulla mappa; Creare una mappa di guerra lo mostra.

Costruite a mano l’inizio della situazione: un layer, una divisione con tutte le sue etichette e una freccia d’attacco. Poi caricate la situazione completa, con tutte le 14 divisioni e le cinque spiagge, e la usate per confrontare le due parti.

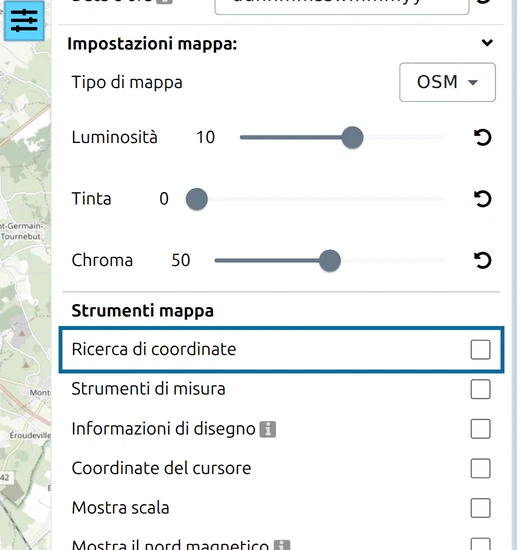

Fate clic su Opzioni nella barra degli strumenti a sinistra e selezionate Ricerca di coordinate sotto Strumenti mappa. In basso a sinistra sulla mappa compare un pulsante a forma di lente. Chiudete il pannello Opzioni.

Passo 1: creare un layer MilX per ciascuna parte

Un layer MilX è un overlay di simboli militari che potete mostrare, nascondere e salvare separatamente. Tenere ogni parte su un proprio layer permette di confrontarle in seguito.

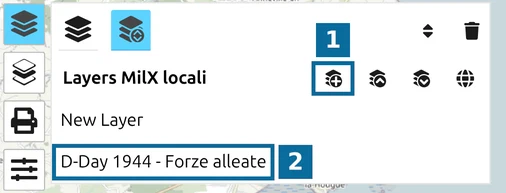

1. Fate clic su Layer nella barra degli strumenti, poi sul secondo pulsante della riga superiore per aprire il gestore dei layer.
   • 1 — Nuovo Layer MilX: aggiunge un layer chiamato New Layer 1.
   • 2 — il nuovo layer: fate clic sul suo nome, digitate D-Day 1944 - Forze alleate e fate clic altrove per confermare.
2. Tornate all’elenco dei layer e fate clic sul nome del nuovo layer. Un’icona a forma di matita lo segna come layer attivo: i nuovi simboli finiscono su di esso e, senza un layer attivo, il pulsante + non fa nulla.

Passo 2: posizionare la US 1st Infantry Division a Omaha Beach

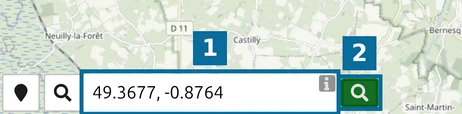

1. Fate clic sul pulsante a forma di lente in basso a sinistra sulla mappa.
2. Digitate latitudine e longitudine di Omaha Beach, 49.3677, -0.8764 (contrassegnate con 1).
3. Fate clic sul pulsante verde di ricerca (contrassegnato con 2).

La mappa si centra sul punto e si apre una scheda con le sue coordinate; chiudetela con la x. Lo zoom resta invariato, quindi ingrandite finché la costa riempie lo schermo.

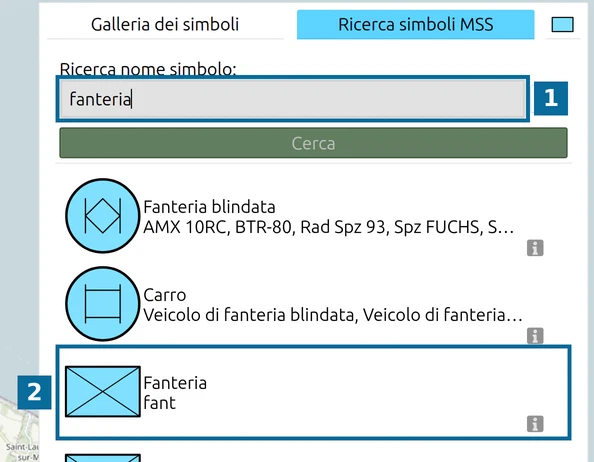

1. Fate clic su + (Aggiungi un nuovo simbolo MSS). Il pannello si apre su Galleria dei simboli; passate a Ricerca simboli MSS.
   • 1 — digitate fanteria e fate clic su Cerca.
   • 2 — fate clic su Fanteria.
2. Chiudete il pannello e fate clic sulla mappa, poco all’interno rispetto alla spiaggia. Il simbolo compare in blu, il colore delle forze amiche.

Passo 3: contrassegnare e datare la divisione

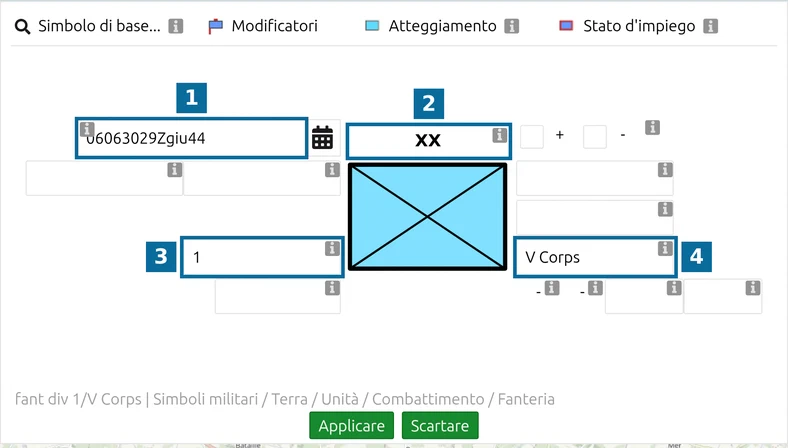

Fate clic sul simbolo per selezionarlo e poi su MSS Symbol Editor nella barra degli strumenti. I campi intorno all’anteprima del simbolo sono i suoi modificatori, i testi e i segni che un simbolo militare porta con sé. Non hanno un’etichetta visibile; fate clic sull’icona di informazioni accanto a un campo per vederne il nome.

• 1 — Data & ora [Modificatore W]: da impostare più sotto.
• 2 — Segno gerarchico [Modificatore B]: scegliete XX, divisione. Il segno gerarchico indica la dimensione dell’unità.
• 3 — Designazione dell’unitá [Modificatore T]: digitate 1.
• 4 — Formazione superiore [Modificatore M]: digitate V Corps, il corpo d’armata a cui apparteneva la divisione.

Lasciate aperto l’editor per la data.

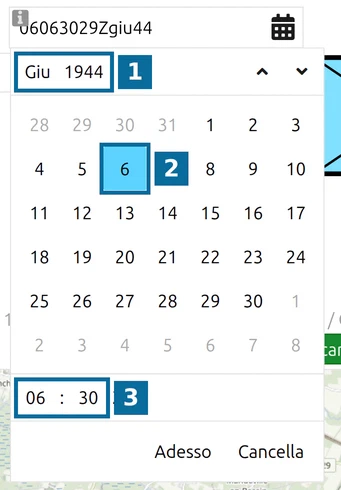

Fate clic sul pulsante del calendario del campo Data & ora.

• 1 — fate clic su mese e anno, tornate indietro negli anni fino al 1944 e scegliete Giu.
• 2 — fate clic su 6.
• 3 — impostate l’ora su 06:30, l’ora dei primi sbarchi.

Il campo mostra un gruppo data-ora militare come 06063022Zgiu44: giorno, ore, minuti, secondi, fuso orario Z (UTC), mese e anno. I secondi provengono dall’orologio e non si possono impostare. Usate il selettore invece di digitare: un anno a due cifre 44 digitato viene letto come 2044.

Fate clic su Applicare, chiudete l’editor con il suo pulsante nella barra degli strumenti e premete la barra spaziatrice per terminare la modifica del simbolo.

Passo 4: disegnare l’attacco principale

1. Fate clic su +, cercate attacco principale e scegliete il secondo risultato, la freccia semplice. Il primo risultato, la freccia vuota, è un asse di avanzata ed è più difficile da modellare con i clic.
2. Fate clic sulla mappa. Compare una freccia predefinita con delle maniglie.
   • 1 — trascinate la punta sulla spiaggia e la coda in mare.
   • 2 — Termina modifica (barra spaziatrice), oppure premete la barra spaziatrice.

Passo 5: caricare la situazione completa

Disegnare a mano tutte le 14 divisioni richiede tempo, quindi la situazione finita è pronta da caricare:

• Aprire la situazione del D-Day in map.army, oppure
• scaricate d-day-normandy-1944.milxlyz e caricatelo con Carica MilX nel gestore dei layer.

Contiene tre layer, D-Day 1944 - Allied forces, D-Day 1944 - German forces e D-Day 1944 - Beaches and objectives; i loro nomi, nel file, sono in inglese. Le spiagge sono disegnate come aree Objective, per questo le loro etichette iniziano con OBJ:

La 91st Air Landing Division è rappresentata con il semplice simbolo di fanteria, perché MIL-STD-2525C non prevede un simbolo per un’unità aviotrasportata.

Passo 6: confrontare le parti e salvare

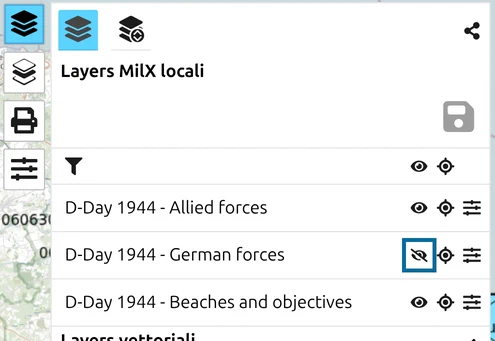

Fate clic su Layer. L’icona a forma di occhio di ogni layer lo mostra o lo nasconde; quella in alto agisce su tutti i layer insieme. Nascondete D-Day 1944 - German forces:

A Omaha la 352nd Infantry Division tedesca scompare e restano solo le due divisioni statunitensi. Un layer per ciascuna parte rende possibile tutto questo: presentate il vostro piano, poi mostrate sopra le forze avversarie.

Nel gestore dei layer fate clic su Salva come MilX. Tutti i layer sono selezionati.

• 1 — il pulsante verde di download salva il file nella cartella Download.
• 2 — i layer selezionati; fate clic su una riga per escluderla.

Il file si chiama LayerCollection_ seguito da data e ora. Ricaricatelo in seguito con Carica MilX oppure inviatelo ad altri.

Prossimo tutorial

Continuate con Aggiornare la situazione, per portare questa mappa alla sera del D-Day. Per tutti i campi dell’editor dei simboli vedere l’editor dei simboli e per i layer il gestore dei layer.
