Trasformare una traccia GPX in un percorso di marcia

Tutorial 10 di 17 · Intermedio · 10 min

Caricate una traccia GPX registrata sulla mappa come layer vettoriale, poi convertitela in un percorso di marcia MilX® i cui punti e waypoint si modificano come qualsiasi altra grafica militare.

Cosa serve

map.army aperto in un browser desktop aggiornato e circa 10 minuti. Scaricate la traccia di esempio march-route-sample.gpx: un percorso fittizio di 9,6 km nei pressi di Münsingen, in Svizzera, con quattro waypoint. Funziona allo stesso modo con un vostro file GPX, KML, GeoJSON o shapefile.

Un layer vettoriale mostra linee, aree e punti di un file GIS o GPS sopra la carta di base. Si limita a mostrarli: per modificarli come simboli militari convertite il layer in un layer MilX, il formato in cui map.army disegna i suoi overlay.

Passo 1: scegliere il file GPX

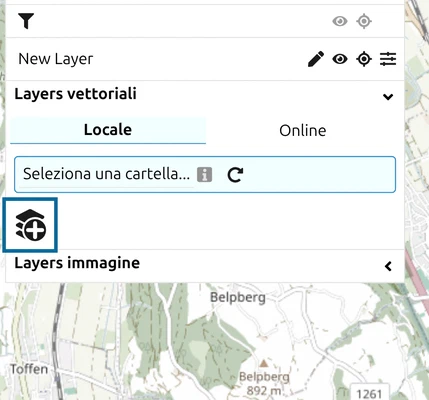

Gruppo 'Layer vettoriali' nel pannello Layer di map.army, scheda Locale, con il pulsante Aggiungi evidenziato
  1. Fate clic su Layer nella barra degli strumenti ed espandete il gruppo Layer vettoriali.
  2. Nella scheda Locale fate clic sul pulsante Aggiungi con l’icona dei layer sovrapposti. Si apre un modulo.

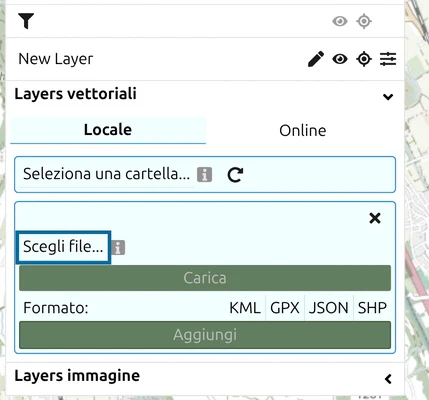

Modulo del layer vettoriale di map.army con 'Scegli file...' evidenziato
  1. Fate clic su Scegli file… e selezionate march-route-sample.gpx.
Suggerimento: Il selettore accetta .kml, .gpx, .json / .geojson e .shp. Un .kmz è un KML compresso: decomprimetelo prima e caricate il .kml all’interno.

Passo 2: caricare e aggiungere il layer

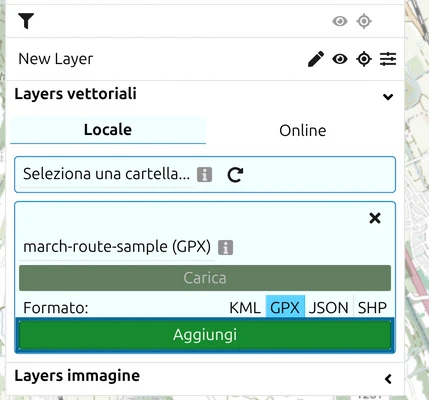

Modulo del layer vettoriale di map.army con 'march-route-sample (GPX)', formato GPX e pulsante verde 'Aggiungi'
  1. Il modulo ora riporta march-route-sample (GPX). Fate clic su Carica. Il formato GPX risulta evidenziato.
  2. Fate clic sul pulsante verde Aggiungi.
Il percorso di marcia di esempio come sottile linea azzurra con quattro cerchi di waypoint sulla mappa di map.army

La traccia compare come una sottile linea azzurra con un cerchio per ogni waypoint. La mappa non si sposta da sola: scorretela fino a Münsingen, a sud-est di Berna. La riga del nuovo layer offre Mostra / Nascondi, un cursore Opacità e Rimuovi layer.

Passo 3: convertire la traccia in MilX

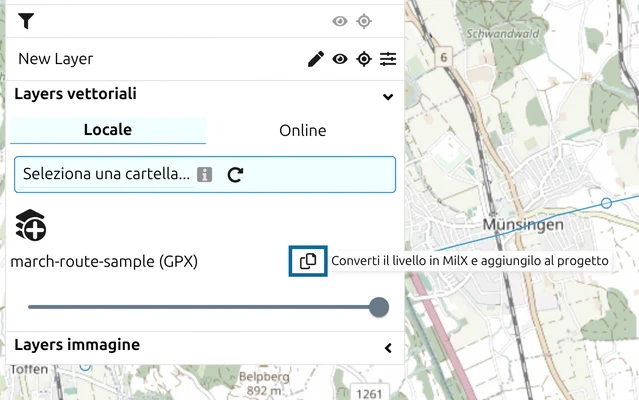

Layer vettoriale in map.army con il suggerimento 'Converti il layer in MilX e aggiungilo al progetto'

Fate clic sul pulsante di conversione nella riga del layer vettoriale. Il suo suggerimento riporta Converti il layer in MilX e aggiungilo al progetto.

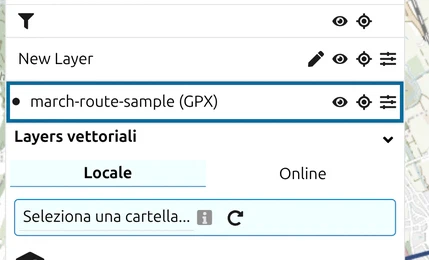

Nuovo layer MilX 'march-route-sample (GPX)' nell'elenco dei layer di map.army dopo la conversione

Nell’elenco compare un nuovo layer MilX chiamato march-route-sample (GPX). La traccia ora è una linea spessa blu scuro con l’etichetta March route e ogni waypoint è un simbolo a spillo con il proprio nome. Il layer vettoriale resta sulla mappa: fate clic sul suo Mostra / Nascondi per nasconderlo e vedere solo il layer MilX.

Suggerimento: Un layer più grande di 2 MB non si può convertire: la riga lo segnala con un messaggio di errore. Dividete prima una traccia lunga in più file.

Passo 4: modificare il percorso

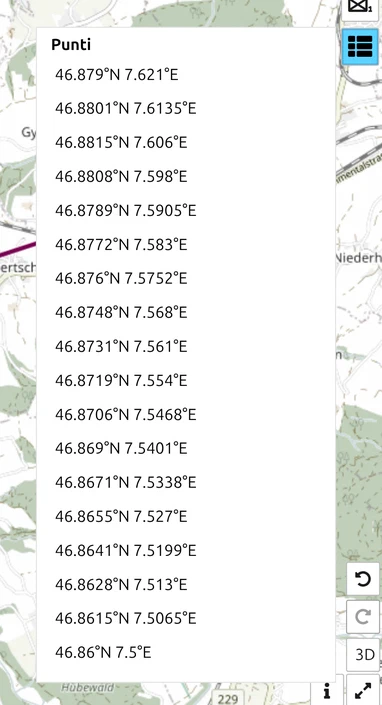

Elenco dei punti di map.army per il percorso di marcia convertito, con le righe da 'Punto 1' a 'Punto 18'
  1. Fate clic sulla linea del percorso per selezionarla. Diventa viola e mostra i suoi punti come maniglie rosso-arancio; trascinate una maniglia per spostare quel punto.
  2. Fate clic su Visualizza e modifica le coordinate del grafico nella barra degli strumenti. L’elenco dei punti mostra una riga per punto, da Punto 1 a Punto 18.
  3. Cambiate una coordinata, ad esempio per spostare la partenza, e fate clic su Applica le modifiche. La linea segue.

Passo 5: trasformare un waypoint in un punto di controllo

Pin del waypoint selezionato del percorso di marcia sulla mappa di map.army

Ogni waypoint è diventato un simbolo a un solo punto, un Punto d’interesse (POI). Assegnate al punto di controllo il suo simbolo militare:

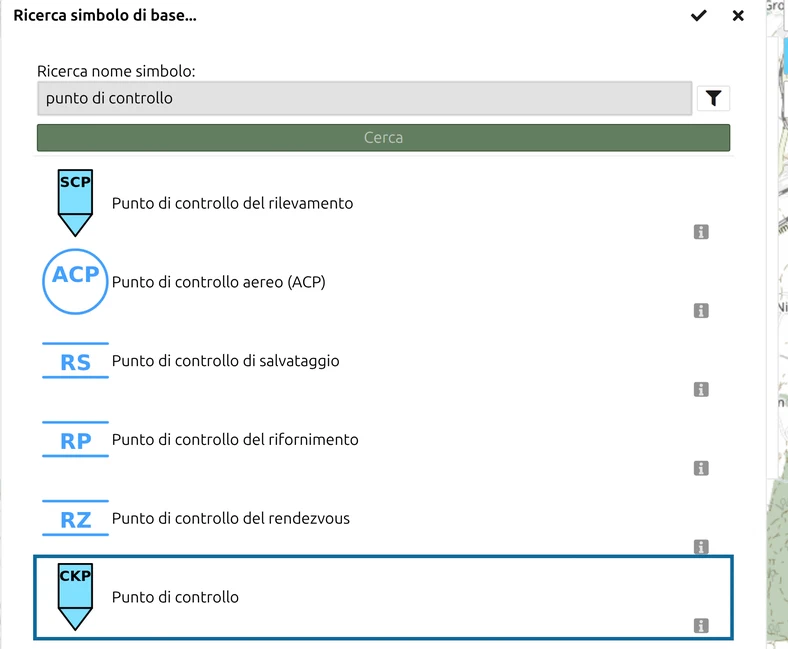

Finestra 'Ricerca simbolo di base...' di map.army con 'punto di controllo' digitato e 'Punto di controllo' evidenziato
  1. Selezionate il pin Checkpoint e fate clic su MSS Symbol Editor nella barra degli strumenti.
  2. Fate clic su Simbolo di base…, digitate punto di controllo e fate clic su Cerca.
  3. Fate clic una volta su Punto di controllo, poi sull’icona di spunta (Conferma) in alto a destra nella finestra e infine su Applicare.

Il pin diventa il simbolo del punto di controllo a forma di bandierina, contrassegnato CKP, e conserva il nome Checkpoint. Gli altri waypoint si possono sostituire allo stesso modo.

Risultato

Percorso di marcia convertito nei pressi di Münsingen sulla mappa di map.army, con i waypoint come simboli

Il percorso di marcia ora è un layer MilX: compare sotto Layer MilX locali nel gestore dei layer (Aprire il gestore dei layer nel pannello Layer), si salva con Salva come MilX, viaggia in una condivisione e si stampa insieme al resto dell’overlay. Il layer vettoriale GPX serve di nuovo solo se volete convertire una copia nuova.

Prossimo tutorial

Proseguite con Stampare un lucido. Tutti i controlli usati qui sono descritti in Importare layer vettoriali: KML, GeoJSON e SHP e in Elenco punti.
