Posizionare la tua carta sotto l'overlay

Tutorial 9 di 17 · Intermedio · 15 min

Posiziona la tua carta sotto l’overlay: una carta cartacea scansionata, uno schizzo, un’immagine aerea o una carta esportata da un GIS. La adatti una sola volta alla mappa di base e riusi il posizionamento ogni volta.

Cosa ti serve

map.army aperta in un browser desktop aggiornato e circa 15 minuti. Per seguire il tutorial senza file tuoi, scarica gli esempi, tutti realizzati con map.army o disegnati per questo tutorial:

• scan-sample.png: una carta di Münsingen, in Svizzera, inclinata come una scansione, senza dati di posizione.
• export-sample.png e export-sample.pgw: la stessa carta con un world file, un piccolo file di testo che contiene la posizione dell’immagine.
• sketch-sample.jpg: uno schizzo a mano di un percorso.

Un layer immagine mostra un’immagine sulla mappa. Resta un’immagine: non puoi selezionare né modificare ciò che vi è disegnato, e non viene salvata in un file MilX^®.

Che file hai?

I layer immagine accettano .png, .jpg / .jpeg, .bmp, .webp e .svg. Un GeoTIFF (.tif) viene rifiutato con Formato di file non corretto (TIF): salvalo prima nel tuo GIS come PNG o JPEG con un world file. Un’immagine molto grande può dare Impossibile caricare l’immagine; riducila o dividila in due.

Passo 1: carica la scansione

1. Fai clic su Layer nella barra degli strumenti ed espandi Layer immagine.

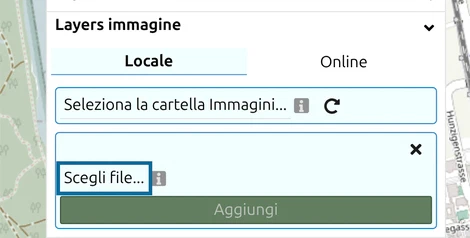

2. Fai clic sul pulsante Aggiungi con l’icona dei layer sovrapposti, poi su Scegli file…, e scegli scan-sample.png.

L’immagine si carica subito ed è elencata come scan-sample (PNG), pronta per essere posizionata. Il pulsante verde Aggiungi resta disattivato finché l’immagine non ha una posizione.

Passo 2: posizionala con tre punti di riferimento

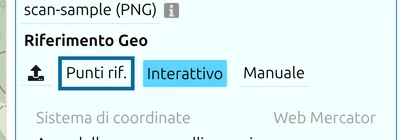

La riga Riferimento Geo offre i modi per posizionare un’immagine. È selezionato Interattivo. Fai clic su Punti rif.: segni gli stessi tre punti sull’immagine e sulla mappa, e map.army allunga, ruota e sposta l’immagine per adattarla.

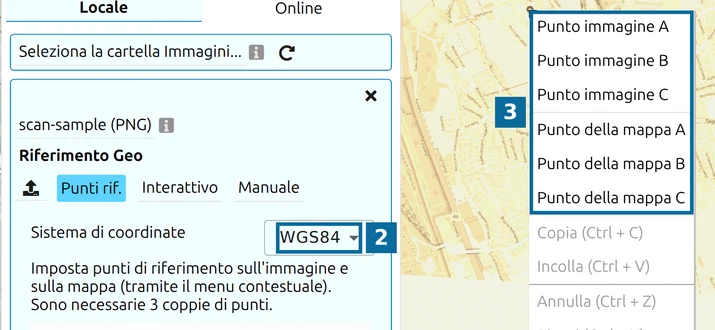

• 2 — Sistema di coordinate: scegli WGS84.
• 3 — il menu contestuale: fai clic con il tasto destro su un punto dell’immagine e scegli Punto immagine A, poi fai clic con il tasto destro sullo stesso punto della mappa e scegli Punto della mappa A.

1. Trascina verso sinistra il cursore dell’opacità sopra Aggiungi finché non vedi la mappa di base attraverso la scansione.
2. Riduci lo zoom finché l’immagine e i suoi dintorni stanno accanto al pannello.
3. Imposta tre coppie, A, B e C, su punti che riconosci su entrambe: nell’esempio, la croce rossa dell’ospedale in alto a sinistra (A), la piazza della stazione di Tägertschi in alto a destra (B) e la piazza della stazione di Münsingen al centro (C). Distanzia bene i punti e non metterli su una linea.
4. Quando tutte e tre le coppie sono impostate, Aggiungi diventa verde. Fai clic.

Passo 3: controlla l’adattamento e attenua l’immagine

La scansione ora è dritta sulla mappa. Guarda strade e fiumi ai bordi: se proseguono accanto all’immagine senza scalino, l’adattamento è buono. In caso contrario, rimuovi il layer e imposta di nuovo i punti, più distanti tra loro.

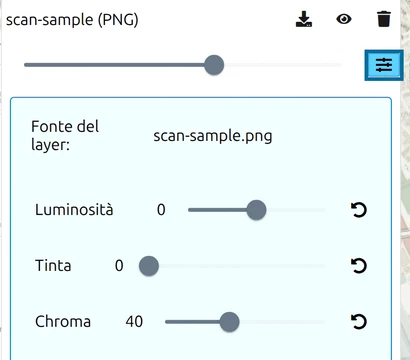

Un’immagine intensa sotto l’overlay rende i simboli difficili da leggere. Nella riga del layer immagine imposta il cursore dell’opacità su circa 60, poi fai clic su Impostazioni (l’icona dei cursori):

• Luminosità, da -100 a 100, rende l’immagine più chiara o più scura.
• Tinta, da 0 a 360, sposta i suoi colori.
• Chroma, da 100 a 0, toglie il colore. Impostalo su 40.

Passo 4: salva il posizionamento e riusalo

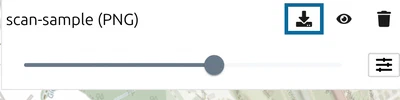

Fai clic sul pulsante di download nella riga del layer immagine, Salva il posizionamento della sovrapposizione dell’immagine (scarica come file per il riutilizzo). Salva scan-sample.png.json, che contiene la posizione e il sistema di coordinate. Tienilo accanto all’immagine.

La volta successiva carica l’immagine come nel passo 1, fai clic sul pulsante di upload nella riga Riferimento Geo e scegli il .json. La scansione si posiziona da sola, senza punti da impostare.

Passo 5: carica un’immagine con un world file

1. Carica export-sample.png come nel passo 1.

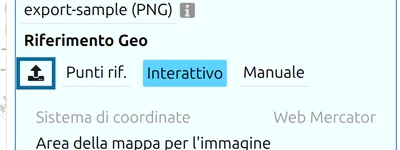

2. Fai clic sul pulsante di upload, Carica il riferimento geografico dell’immagine da un file, e scegli export-sample.pgw. Il modo passa a Da file.

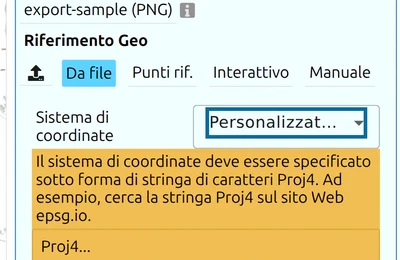

3. Un world file contiene numeri ma nessun sistema di coordinate, perciò map.army ne chiede uno: il campo mostra Personalizzato… con un suggerimento. I world file esportati da map.army sono in gradi, quindi scegli WGS84. Per un file del tuo GIS, chiedi a chi lo ha creato, oppure cercalo tramite il suo codice EPSG su epsg.io.
4. Fai clic su Aggiungi.

Prossimo tutorial

Continua con Trasformare una traccia GPX in un percorso di marcia, oppure crea il tuo world file con Stampare un lucido. Ogni controllo è descritto in Layer immagine.
