Schiessplatz auf der Karte planen (Schulungshilfe)

Tutorial 13 von 17 · Fortgeschrittene · 20 min

Skizzieren Sie einen Schiessplatz für ein Briefing: eine Feuerstellung, einen Ring für ihre Reichweite, eine Sicherheitsabstandszone in Schussrichtung und eine Messung, mit der Sie Distanzen und Peilungen prüfen.

Sie brauchen

map.army in einem aktuellen Desktop-Browser und etwa 20 Minuten. Sie sollten wissen, wie man ein Symbol platziert; Eine Kriegskarte erstellen zeigt es. Wählen Sie ein beliebiges Stück offenes Gelände: Dieses Tutorial verwendet Felder bei Marthalen in der Schweiz für ein fiktives Training Area ALPHA. Dort gibt es keinen Schiessplatz.

Hinweis: Nur eine Schulungshilfe. Dieses Tutorial zeichnet schematische Standardwerte. map.army ersetzt Ihre Schiessvorschriften nicht, und nichts, was hier gezeichnet wird, ist eine genehmigte Sicherheitszone. Reale Gefahrenbereiche legen Ihre Vorschriften und Ihre Schiessplatzbehörde fest.

Schritt 1: Feuerstellung und Reichweitenring platzieren

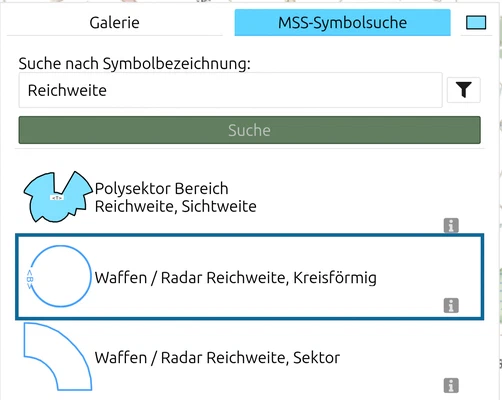

map.army MSS-Symbolsuche mit Suchbegriff 'Reichweite' und markiertem Ergebnis 'Waffen / Radar Reichweite, Kreisförmig'
  1. Klicken Sie im Layer-Bereich auf Layer-Manager öffnen, dann auf Neuer MilX Layer, und benennen Sie den neuen Layer um in Training Area ALPHA. Schliessen Sie den Layer-Manager und klicken Sie in der Layer-Liste auf den Namen des Layers: Ein Stift-Symbol markiert ihn als aktiven Layer.
  2. Klicken Sie auf +, wechseln Sie zur MSS-Symbolsuche, suchen Sie nach Infanterie und klicken Sie auf Infanterie. Schliessen Sie das Panel und klicken Sie auf die Karte. Das Symbol ist Ihre Feuerstellung.
  3. Klicken Sie erneut auf +, suchen Sie nach Reichweite und klicken Sie auf Waffen / Radar Reichweite, Kreisförmig. Schliessen Sie das Panel und klicken Sie auf das Infanterie-Symbol: Der Ring zentriert sich darauf.
Ausgewählter Reichweitenring um die Feuerstellung auf der map.army-Karte, der violette Radius-Griff ist markiert

Die erste Grösse des Rings hängt vom Zoom ab. Ziehen Sie den violetten Griff am Ring, um den Radius festzulegen, oder geben Sie ihn im Feld Radius der Punktliste ein (Koordinaten der Grafik anzeigen und bearbeiten in der Werkzeugleiste). Drücken Sie die Leertaste, um abzuschliessen.

Schritt 2: Eine Sicherheitsabstandszone hinzufügen

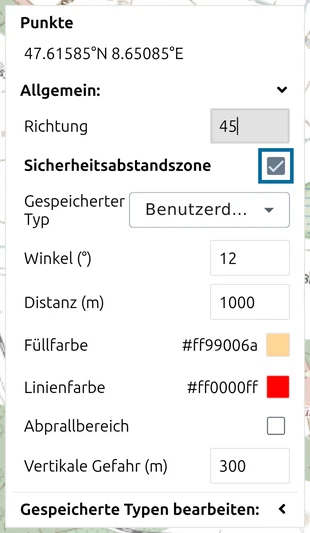

map.army-Punktliste der Feuerstellung mit markiertem Kontrollkästchen 'Sicherheitsabstandszone' und den Zoneneinstellungen

Eine Sicherheitsabstandszone ist der Name der App für das, was die Doktrin als Gefahrenbereich (surface danger zone, SDZ) bezeichnet: die Fläche, die beim Schiessen frei sein muss. Sie gehört zu einem gewöhnlichen Einpunkt-Symbol, nicht zum Reichweitenring.

  1. Wählen Sie das Infanterie-Symbol aus und öffnen Sie die Punktliste mit Koordinaten der Grafik anzeigen und bearbeiten.
  2. Geben Sie 45 in Richtung ein und drücken Sie Enter: die Schussrichtung in Grad ab Norden. Das Symbol dreht sich in diese Richtung.
  3. Haken Sie Sicherheitsabstandszone an. Lassen Sie Gespeicherter Typ auf Benutzerdefiniert….

Die Standardwerte sind Winkel (°) 12, Distanz (m) 1000 und Vertikale Gefahr (m) 300, gezeichnet als oranger Sektor mit rotem Rand in Richtung Nordosten.

Hinweis: Drücken Sie nicht Esc, solange eine Liste in der Punktliste geöffnet ist: Es schliesst die Liste, hebt die Auswahl des Symbols auf und schliesst auch die Punktliste. Schliessen Sie eine Liste, indem Sie einen Eintrag wählen.

Schritt 3: Den Abprallbereich anzeigen

Sicherheitsabstandszone Richtung Nordosten ab der Feuerstellung auf der map.army-Karte, mit Abprallbereich an den Seiten

Geschosse können vom Boden abprallen und den Sektor seitlich verlassen. Haken Sie Abprallbereich in der Punktliste an. Vier Werte erscheinen, wieder schematische Standardwerte: Länge (m) 700, Fläche (m) 100, Startwinkel (°) 25 und Endwinkel (°) 45. Die Zone erhält an jeder Seite ihrer Basis ein Band.

Schritt 4: Die Zone als gespeicherten Typ sichern

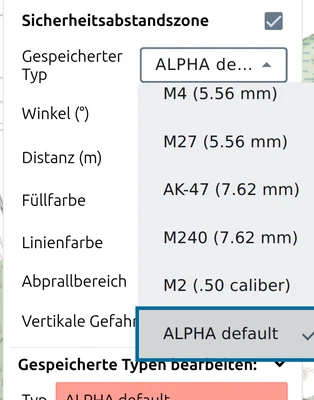

Liste der gespeicherten Typen in der map.army-Punktliste mit dem neuen, markierten Eintrag 'ALPHA default'

Die gespeicherten Typen sind die Bibliothek der Zoneneinstellungen in der Liste Gespeicherter Typ. Speichern Sie Ihre Werte einmal und verwenden Sie sie für jede Feuerstellung wieder.

  1. Klappen Sie Gespeicherte Typen bearbeiten: auf und geben Sie ALPHA default in Typ ein.
  2. Klicken Sie auf Zu den gespeicherten Typen hinzufügen. Der Eintrag erscheint in der Liste Gespeicherter Typ und ist ausgewählt.
  3. Klicken Sie auf Gespeicherte Typen in eine Datei exportieren. map.army speichert SDZ_SavedTypes.json; eine Kollegin oder ein Kollege lädt sie mit Gespeicherte Typen aus einer Datei importieren.
Hinweis: Die Liste enthält auch Beispiele, die nach Waffen benannt sind, etwa M4 (5.56 mm) und M2 (.50 caliber). Das sind keine für Ihren Schiessplatz genehmigten Werte. Geben Sie die Werte ein, die Ihre Vorschriften vorgeben, und speichern Sie sie unter Ihrem eigenen Namen.

Schritt 5: Distanzen und Peilungen prüfen

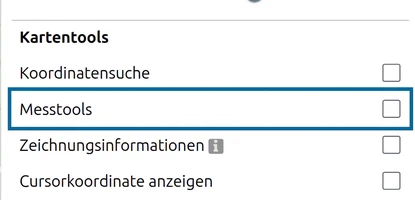

'Messtools' unter 'Kartentools' im Optionen-Bereich von map.army
  1. Klicken Sie auf Optionen und haken Sie unter Kartentools Messtools an. Unten links auf der Karte erscheinen zwei Schaltflächen.
  2. Klicken Sie auf Entfernung auf der Karte messen, dann auf die Feuerstellung und auf die Spitze der Zone.
Distanzmessung entlang der Zone auf der map.army-Karte mit den Beschriftungen Distanz, Peilung und Magn. Peilung

Die Beschriftungen zeigen Distanz, Peilung (von geografisch Nord) und Magn. Peilung (von magnetisch Nord), hier etwa 1 005 m, 45° und 41.3°. Lesen Sie sie ab, bevor Sie fertig sind: Esc beendet die Messung und entfernt die Linie samt Beschriftungen.

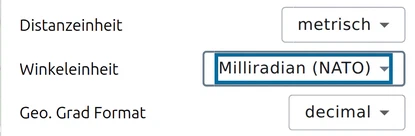

'Winkeleinheit' auf 'Strich (NATO)' gestellt im Optionen-Bereich von map.army

Um Peilungen in Strich zu lesen, stellen Sie in den Optionen unter Masseinheiten: die Winkeleinheit auf Strich (NATO) und messen Sie erneut: Dieselbe Linie zeigt 800mrad, auf dem Kreis mit 6400 Strich. Fläche auf der Karte messen funktioniert genauso und zeigt die Fläche innerhalb der angeklickten Punkte.

Schritt 6: Die Schiessplatz-Skizze speichern

Training Area ALPHA auf der map.army-Karte: Feuerstellung, Reichweitenring und Sicherheitsabstandszone mit Abprallbereich

Klicken Sie im Layer-Manager auf Als MilX speichern und laden Sie Training Area ALPHA herunter. Die Zone wird mit dem Symbol gespeichert, sie kommt also zurück, wenn Sie die Datei laden oder den Layer teilen. Bewahren Sie SDZ_SavedTypes.json dazu auf, wenn andere Ihren gespeicherten Typ wiederverwenden sollen.

Nächstes Tutorial

Weiter mit Geländeanalyse mit OAKOC. Jedes hier verwendete Bedienelement ist beschrieben in Sicherheitsabstandszonen, Reichweitenringen und Messung.
