Aus einem GPX-Track eine Marschroute machen

Tutorial 10 von 17 · Fortgeschrittene · 10 min

Laden Sie einen aufgezeichneten GPX-Track als Vektor-Layer auf die Karte und wandeln Sie ihn in eine MilX®-Marschroute um, deren Punkte und Wegpunkte Sie wie jede andere militärische Grafik bearbeiten.

Sie brauchen

map.army in einem aktuellen Desktop-Browser und etwa 10 Minuten. Laden Sie den Beispiel-Track march-route-sample.gpx herunter: eine fiktive, 9,6 km lange Route bei Münsingen in der Schweiz mit vier Wegpunkten. Eine eigene GPX-, KML-, GeoJSON- oder Shapefile-Datei funktioniert genauso.

Ein Vektor-Layer zeigt Linien, Flächen und Punkte aus einer GIS- oder GPS-Datei über der Basiskarte. Er zeigt sie nur an: Um sie als militärische Symbole zu bearbeiten, wandeln Sie den Layer in einen MilX-Layer um, das Format, in dem map.army seine Overlays zeichnet.

Schritt 1: GPX-Datei auswählen

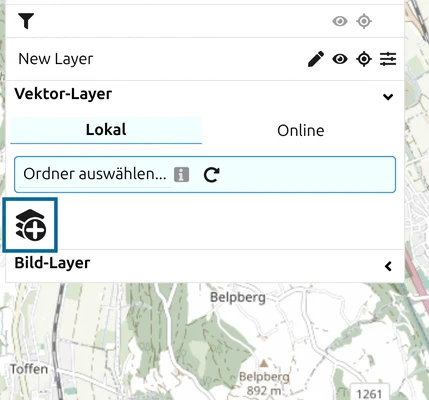

Gruppe «Vektor-Layer» im Layer-Panel von map.army, Reiter Lokal, mit hervorgehobener Schaltfläche «Layer hinzufügen»
  1. Klicken Sie in der Werkzeugleiste auf Layer und klappen Sie die Gruppe Vektor-Layer auf.
  2. Klicken Sie im Reiter Lokal auf die Schaltfläche Layer hinzufügen mit dem Symbol aus gestapelten Ebenen. Ein Formular öffnet sich.

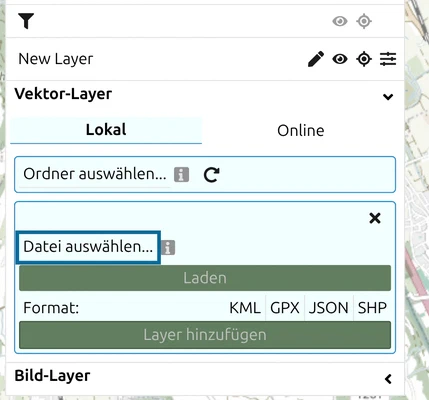

Formular für Vektor-Layer in map.army mit hervorgehobenem «Datei auswählen...»
  1. Klicken Sie auf Datei auswählen… und wählen Sie march-route-sample.gpx.
Hinweis: Die Dateiauswahl nimmt .kml, .gpx, .json / .geojson und .shp an. Eine .kmz ist eine gezippte KML: Entpacken Sie sie zuerst und laden Sie die enthaltene .kml.

Schritt 2: Layer laden und hinzufügen

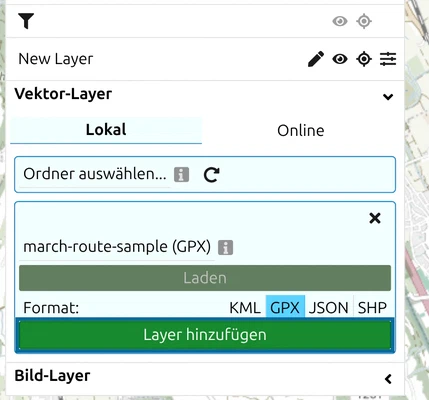

Vektor-Layer-Formular mit «march-route-sample (GPX)», hervorgehobenem Format GPX und grüner Schaltfläche «Layer hinzufügen»
  1. Das Formular zeigt jetzt march-route-sample (GPX). Klicken Sie auf Laden. Das Format GPX wird hervorgehoben.
  2. Klicken Sie auf die grüne Schaltfläche Layer hinzufügen.
Die Beispiel-Marschroute als dünne hellblaue Linie mit vier Wegpunkt-Kreisen auf der map.army-Karte

Der Track erscheint als dünne hellblaue Linie mit einem Kreis an jedem Wegpunkt. Die Karte springt nicht von selbst dorthin: Verschieben Sie sie nach Münsingen, südöstlich von Bern. Die Zeile des neuen Layers hat Ein- / Ausblenden, einen Regler Deckkraft und Layer entfernen.

Schritt 3: Track in MilX umwandeln

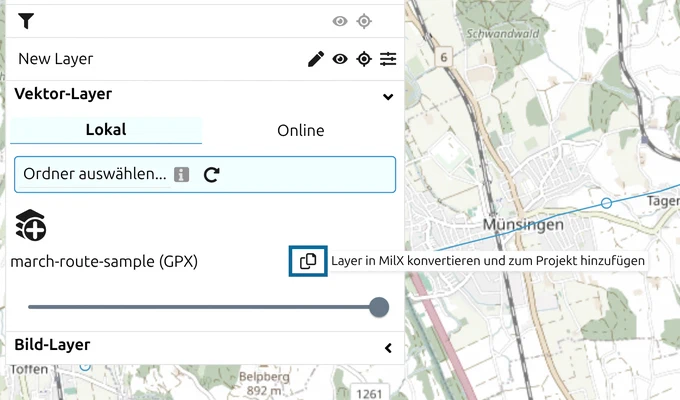

Vektor-Layer-Zeile mit Tooltip «Layer in MilX konvertieren und zum Projekt hinzufügen» an der Konvertieren-Schaltfläche

Klicken Sie in der Zeile des Vektor-Layers auf die Konvertieren-Schaltfläche. Ihr Tooltip lautet Layer in MilX konvertieren und zum Projekt hinzufügen.

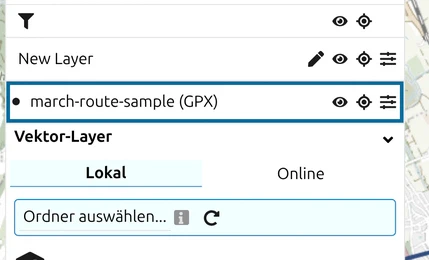

Neuer MilX-Layer «march-route-sample (GPX)» in der Layer-Liste von map.army nach der Umwandlung

In der Layer-Liste erscheint ein neuer MilX-Layer mit dem Namen march-route-sample (GPX). Der Track ist jetzt eine dicke dunkelblaue Linie mit der Beschriftung March route, und jeder Wegpunkt ist ein Pin-Symbol mit seinem Namen. Der Vektor-Layer bleibt auf der Karte: Klicken Sie bei ihm auf Ein- / Ausblenden, um nur den MilX-Layer zu sehen.

Hinweis: Ein Layer, der grösser als 2 MB ist, lässt sich nicht umwandeln: Die Zeile zeigt dann Der Layer ist grösser als 2 MB und kann nicht in MilX konvertiert werden. Teilen Sie einen langen Track vorher in mehrere Dateien auf.

Schritt 4: Route bearbeiten

Punktliste der umgewandelten Marschroute in map.army mit den Zeilen «Punkt 1» bis «Punkt 18»
  1. Klicken Sie auf die Routenlinie, um sie auszuwählen. Sie wird violett und zeigt ihre Punkte als orangerote Griffe; ziehen Sie einen Griff, um diesen Punkt zu verschieben.
  2. Klicken Sie in der Werkzeugleiste auf Koordinaten der Grafik anzeigen und bearbeiten. Die Punktliste zeigt eine Zeile pro Punkt, von Punkt 1 bis Punkt 18.
  3. Ändern Sie eine Koordinate, zum Beispiel um den Start zu verschieben, und klicken Sie auf Änderungen übernehmen. Die Linie folgt.

Schritt 5: Wegpunkt zum Check-Punkt machen

Ausgewählter Wegpunkt-Pin der Marschroute auf der map.army-Karte

Jeder Wegpunkt wurde zu einem Symbol mit einem Punkt, einem Punkt von Interesse (POI). Geben Sie dem Kontrollpunkt sein militärisches Symbol:

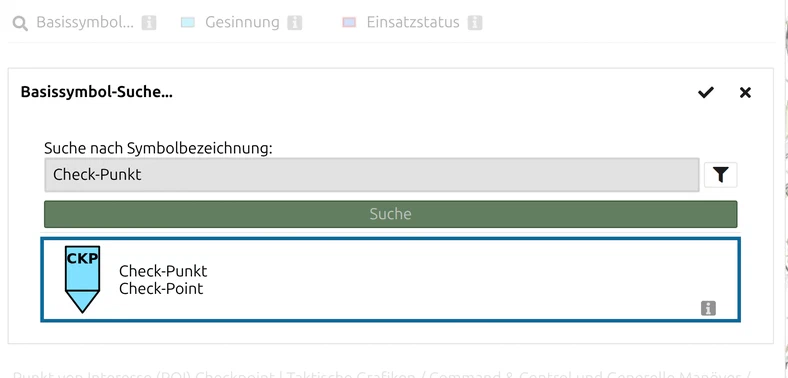

Dialog «Basissymbol-Suche...» in map.army mit eingegebenem «Check-Punkt» und hervorgehobenem Treffer «Check-Punkt»
  1. Wählen Sie den Pin Checkpoint aus und klicken Sie in der Werkzeugleiste auf MSS-Symbol-Editor.
  2. Klicken Sie auf Basissymbol…, geben Sie Check-Punkt ein und klicken Sie auf Suche.
  3. Klicken Sie einmal auf Check-Punkt, dann oben rechts im Dialog auf das Häkchen (Bestätigen) und anschliessend auf Anwenden.

Der Pin wird zum wimpelförmigen Check-Punkt-Symbol mit der Beschriftung CKP und behält seinen Namen Checkpoint. Die anderen Wegpunkte lassen sich genauso austauschen.

Ergebnis

Umgewandelte Marschroute bei Münsingen auf der map.army-Karte mit ihren Wegpunkten als Symbole

Die Marschroute ist jetzt ein MilX-Layer: Sie steht im Layer-Manager unter Lokale MilX Layer (Layer-Manager öffnen im Layer-Panel), lässt sich mit Als MilX speichern sichern, wandert in einer Freigabe mit und wird mit dem Rest Ihres Overlays gedruckt. Den GPX-Vektor-Layer brauchen Sie nur noch, wenn Sie eine frische Kopie umwandeln wollen.

Nächstes Tutorial

Weiter mit Overlay auf Folie drucken. Jedes hier verwendete Bedienelement ist beschrieben unter Vektor-Layer importieren: KML, GeoJSON, Shapefile und in der Punktliste.
