Simboli militari su mappa: come leggere MIL-STD-2525

Un simbolo militare su mappa racchiude in un solo segno tre risposte: a chi appartiene l’unità, quanto è grande e di che tipo è. map.army li disegna secondo MIL-STD-2525C, lo standard statunitense strettamente allineato all’APP-6 della NATO.

Un simbolo di unità si legge dall’esterno verso l’interno: prima la cornice, poi i segni sopra di essa, infine l’icona all’interno. Tutti gli esempi di questa pagina sono disegnati dallo stesso servizio di simboli usato dall’app.

Forma e colore della cornice: amico o nemico

La cornice indica l’atteggiamento, cioè se l’unità è amica, ostile, neutrale o sconosciuta. Forma e colore dicono la stessa cosa due volte, così il simbolo resta leggibile anche su una stampa in bianco e nero.

Simbolo	Atteggiamento	Cornice	Colore
	Amico	Rettangolo	Blu
	Ostile	Rombo	Rosso
	Neutrale	Quadrato	Verde
	Sconosciuto	Quadrifoglio	Giallo

Tutti e quattro sono la stessa unità di fanteria; cambia solo l’atteggiamento. In map.army lo si modifica nell’Editor dei simboli.

Dimensione dell’unità: i segni gerarchici

I segni sopra la cornice indicano il segno gerarchico, cioè la dimensione dell’unità. I punti sono le unità più piccole, le barre quelle intermedie, le croci le più grandi.

Simbolo	Layer gerarchico	Segno
	Squadra	Un punto
	Plotone	Tre punti
	Compagnia	Una barra
	Battaglione	Due barre
	Brigata	Una X
	Divisione	Due X

La scala prosegue in entrambe le direzioni, dal gruppo fino alla regione. Due punti indicano una sezione, tre barre un reggimento.

L’icona: che tipo di unità

L’icona all’interno della cornice indica la funzione dell’unità. Queste sono quelle che incontrerete più spesso:

Simbolo	Unità	Icona
	Fanteria	Croce diagonale da un angolo all’altro
	Unità corazzate	Un ovale, simile a un cingolo
	Artiglieria campale	Un punto pieno
	Ricognizione	Una linea diagonale
	Genio	Una E simile a un ponte
	Difesa aerea	Un arco in basso, simile a una cupola
	Trasmissioni	Uno zigzag a fulmine
	Sanità	Una croce da un bordo all’altro

Le icone si combinano: un’unità di fanteria meccanizzata, per esempio, porta sia la croce della fanteria sia l’ovale delle unità corazzate.

Comandi

Un’asta, cioè una linea che scende dal bordo sinistro della cornice, contraddistingue un comando. Il simbolo qui sopra è il comando di un battaglione di fanteria amico: cornice e icona per l’unità, due barre per il battaglione, asta per il comando. La base dell’asta è la posizione esatta rappresentata dal simbolo.

Posizionare questi simboli sulla mappa

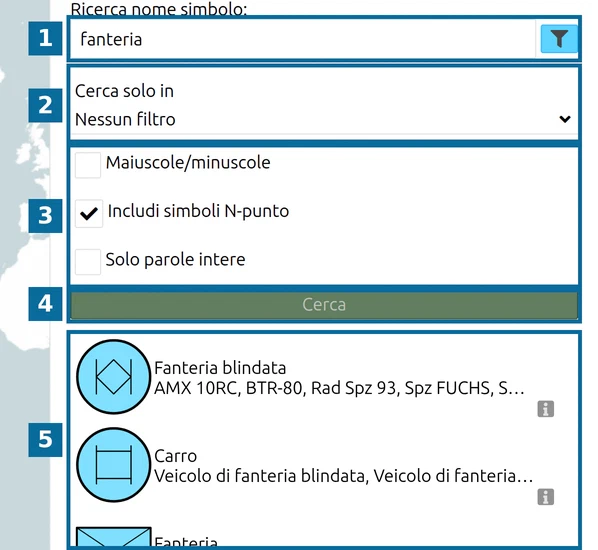

In map.army ogni simbolo di questa pagina proviene dalla galleria dei simboli. Aprite Ricerca simboli MSS e digitate il nome di un’unità, per esempio fanteria, nella lingua in cui è impostata l’app; poi fate clic sulla mappa per posizionarlo. Atteggiamento e segno gerarchico si impostano in seguito nell’Editor dei simboli, insieme agli altri modificatori.

Un solo simbolo come immagine, senza mappa. symbol.army è il generatore di simboli di gs-soft, costruito sullo stesso servizio di simboli. Apre un simbolo direttamente dal suo codice di 15 caratteri, per esempio il comando di battaglione qui sopra: www.symbol.army/?sidc=SFGPUCI—AF—. Da lì potete modificarlo e salvarlo come immagine.
