Grafiche generiche: disegnare chiodi, linee, aree e forme

Non ogni segno su una mappa militare è un simbolo militare. Le Grafiche generiche sono grafiche a disegno libero — chiodi, linee, aree, etichette di testo, rettangoli, ellissi e cerchi — per tutto ciò per cui MIL-STD-2525 non prevede un simbolo: un percorso abbozzato, un’area evidenziata, una nota sulla mappa.

Per una guida passo passo, segui il tutorial Aggiungere pin e caselle di testo a una carta militare.

Panoramica

Le Grafiche generiche si trovano nella stessa libreria dei simboli militari, quindi si posizionano allo stesso modo e risiedono su un layer MilX® accanto alle altre grafiche. Le distingue lo stile: colore, stile di linea, frecce, larghezza della linea e colore del testo sono a vostra scelta, tramite le Opzioni di formato libero del Symbol Editor. I simboli standard non le offrono, perché il loro aspetto è fissato dallo standard.

Grafiche generiche su una mappa map.army: linea, linea bezier, area, rettangolo, ellisse e cerchio

Come per ogni grafica, prima di posizionarne una deve essere attivo un layer — vedi Layer MilX.

Dove trovarle

Aprite Aggiungi un nuovo simbolo MSS, restate nella scheda Galleria dei simboli e scegliete l’area Simboli per funzioni specifiche. Il gruppo Grafiche generiche è in cima:

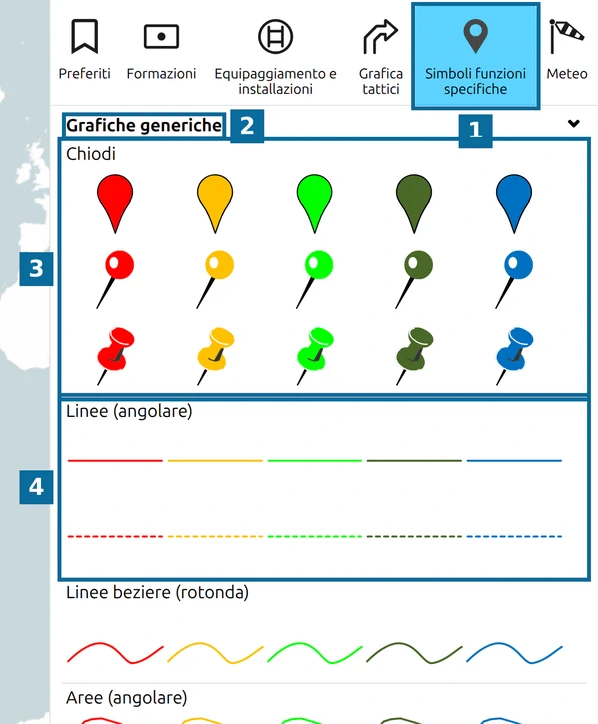

Grafiche generiche nella galleria di map.army: area (1), gruppo (2), Puntine (3), Linee (4)
  1. L’area della galleria Simboli per funzioni specifiche.
  2. Il gruppo Grafiche generiche.
  3. Puntine — puntine da mappa, puntine tonde e puntine da disegno in rosso, giallo, verde, verde scuro e blu.
  4. Linee (angolari) — linee a segmenti rettilinei, continue o tratteggiate, negli stessi cinque colori.

Più in basso seguono Linee di Bézier (tonde) (linee curve e morbide), Aree (angolari), Aree di Bézier (tonde), Testi, Rettangoli, Ellissi e Cerchi. Ogni tessera è uno stile di partenza: colore e stile di linea si possono cambiare in seguito, quindi scegliete prima la forma e pensate all’aspetto dopo.

Suggerimento: Cercatele sfogliando, non con la ricerca. La scheda Ricerca simboli MSS non le elenca sotto «formato libero»: aprite invece l’area della galleria.

Disegnare una linea

  1. Fate clic su una linea in Linee (angolari). La tessera si evidenzia.
  2. Fate clic sulla mappa una volta per ogni vertice della linea. Durante il disegno la linea mostra i suoi punti come piccole maniglie rotonde.
  3. Premete Spazio per terminare la linea.
Una linea generica in corso di disegno in map.army: tre punti cliccati mostrati come maniglie rotonde La linea generica terminata sulla mappa map.army dopo aver premuto Spazio

Per modificare in seguito il tracciato di una linea terminata, selezionatela e spostate, aggiungete o rimuovete i suoi punti come descritto in Modificare le grafiche tattiche multipunto.

Disegnare le altre forme

Ogni Grafica generica si posiziona allo stesso modo — scegliete la tessera, poi fate clic sulla mappa — ma le forme richiedono un numero diverso di clic:

FormaCome disegnarla
Puntine, TestiUn clic la posiziona.
Linee (angolari), Linee di Bézier (tonde)Un clic per punto, almeno due. Terminate con Spazio, con il clic destro o con il pulsante di fine dell’editor; Esc annulla. Una linea bezier viene disegnata come curva morbida attraverso i punti cliccati.
Aree (angolari), Aree di Bézier (tonde)Come per le linee; l’area si chiude da sola tra l’ultimo e il primo punto. Un’area angolare richiede almeno tre punti.
CerchiDue clic: il centro, poi un secondo punto che imposta il raggio. Il cerchio è terminato dopo il secondo clic. Sulla mappa il bordo finito può trovarsi un po’ all’interno del secondo clic; regolate poi il raggio se lo volete esatto.
Ellissi, RettangoliTre clic. Per un’ellisse, il primo clic è il centro, il secondo imposta un raggio e la rotazione, il terzo l’altro raggio. La forma è terminata dopo il terzo clic; modificatela poi come qualsiasi altra grafica.
Disegnare un cerchio in map.army: il clic 1 imposta il centro, il clic 2 il raggio Disegnare un'ellisse in map.army: il clic 1 imposta il centro, il clic 2 un raggio e la rotazione, il clic 3 l'altro raggio Disegnare un rettangolo in map.army con tre clic, numerati da 1 a 3

Puntine e Testi hanno un testo proprio. La loro etichetta si inserisce tramite il modificatore di testo libero, che apre un piccolo editor di testo con dimensioni, grassetto, corsivo ed elenchi — vedi il modificatore di testo libero in Editor di simboli.

Dare stile con le Opzioni di formato libero

Selezionate la grafica sulla mappa e aprite MSS Symbol Editor. Accanto ad Atteggiamento e Stato d’impiego, le Grafiche generiche hanno un pulsante a tavolozza — Opzioni di formato libero:

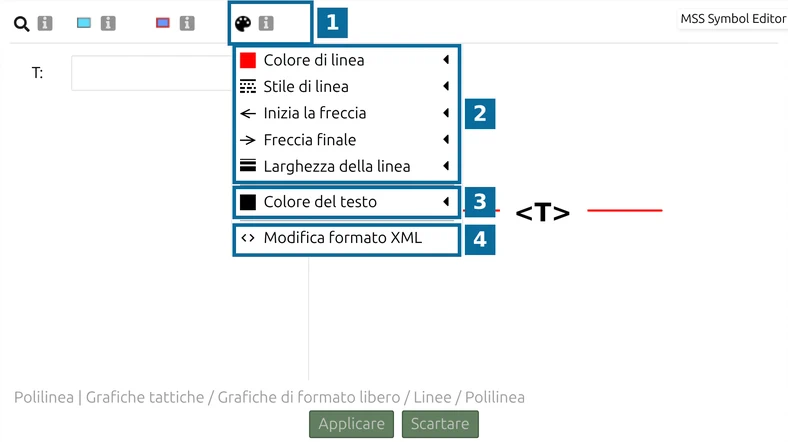

Opzioni di formato libero di una linea in map.army: tavolozza (1), linea (2), Colore del testo (3), Modifica XML (4)
  1. Opzioni di formato libero apre il menu di stile.
  2. Le impostazioni della linea:
    • Colore di linea.
    • Stile di linea — continua, tratteggiata, punteggiata, tratto-punto, tratto-punto-punto, oppure nessuna linea (invisibile).
    • Freccia iniziale e Freccia finale — nessuna punta, oppure punta a linea, piena o vuota a ciascuna estremità.
    • Larghezza della linea — larghezze predefinite da 1 a 20 pt, oppure un valore a piacere.
  3. Colore del testo — il colore dell’etichetta di testo (il campo T: dell’editor), che viene disegnata sulla linea.
  4. Modifica formato XML — le stesse impostazioni come riga di testo, per copiare esattamente uno stile da una grafica all’altra.

Il menu mostra solo le impostazioni adatte alla forma — la linea qui sopra non ha riempimento:

FormaImpostazioni di formato libero
Lineecolore, stile e larghezza della linea e frecce; colore del testo
Aree, Cerchi, Ellissi, Rettangolicolore, stile e larghezza della linea; colore, stile e trasparenza (in %) del riempimento; colore del testo
Puntinecolore di riempimento (il corpo del chiodo); colore e carattere del testo
Testitutte, compreso il carattere del testo — bordo e riempimento della casella di testo seguono le impostazioni di linea e riempimento

Ogni impostazione offre anche un valore predefinito, che la riporta allo stile della tessera da cui siete partiti. Fate clic su Applicare per scrivere il nuovo aspetto sulla grafica — vedi Applicare e Scartare.

Suggerimento: Modifica formato XML non perdona. Il testo che non è un XML di formato valido viene ignorato senza alcun messaggio e le altre impostazioni mantengono i valori precedenti. Se uno stile incollato sembra non fare nulla, controllate che non contenga un errore di battitura, oppure impostate lo stile tramite il menu.
