Cerchi di distanza e anelli di portata sulla carta militare

Un’attività comune di pianificazione operativa è il disegno di anelli di portata — cerchi di raggio fisso attorno a un punto, usati per rappresentare le gittate delle armi, le zone di minaccia SAM, la copertura delle comunicazioni o qualsiasi area di effetto basata su un raggio.

Suggerimento: Ti serve un settore di tiro, una direzione di tiro o aree di rimbalzo? Usa una Distanza di sicurezza (zona) al posto di un anello di portata. È il costruttore di map.army per una zona di pericolo (SDZ, surface danger zone) o un ventaglio di tiro completo, collegato a qualsiasi simbolo a un punto — vedi Costruttore SDZ.

Scegliere la grafica corretta

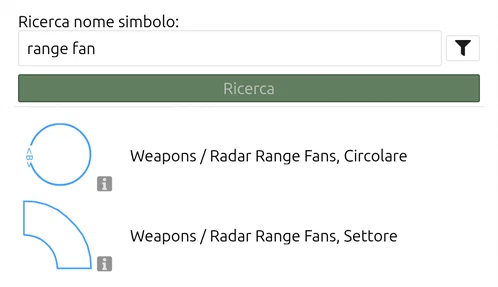

Ricerca simboli MSS in map.army per 'range fan', con Weapons / Radar Range Fans, Circolare e Settore

map.army offre gli anelli di portata come grafiche tattiche. Trovateli con la ricerca simboli: il ventaglio circolare non compare in nessun gruppo della galleria, quindi la ricerca è l’unico modo per raggiungerlo. I due da usare:

  • Weapons / Radar Range Fans, Circolare — un singolo cerchio di raggio configurabile attorno a un punto. È quello che la maggior parte delle persone intende per «anello di portata». La sua designazione MIL-STD-2525C è Weapon/Sensor Range Fan, Circular; l’app mostra l’etichetta sopra riportata.
  • Weapons / Radar Range Fans, Settore — la stessa minaccia limitata a un arco, per un’arma o un sensore che non copre l’intero cerchio.
Suggerimento: Le due grafiche non si disegnano allo stesso modo. La grafica circolare è un simbolo a un punto — lo posizionate, poi impostate il raggio, e si applica la procedura descritta sotto. La grafica a settore è un simbolo a tre punti, quindi ne posizionate i punti invece di trascinare un raggio. La variante a settore accetta anche meno modificatori di testo, quindi alcuni campi di etichettatura disponibili su quello circolare non sono semplicemente offerti su di esso.

Grafiche a cui spesso si ricorre qui che non sono anelli di portata, tutte voci separate nella galleria: Position Area For Artillery (PAA), Circular e …, Rectangular descrivono l’area occupata da una batteria, non una distanza da essa; Short-Range Air Defense Engagement Zone (Shoradez) e Missile Engagement Zone (MEZ) sono aree delimitate in cui un comandante intende ingaggiare. Disegnate questi elementi quando è un’area ciò che intendete rappresentare.

In italiano viene tradotta solo l’ultima parola del nome: Weapons / Radar Range Fans, Circolare e …, Settore. Cercate quindi range fan — questo termine li trova entrambi.

Disegnare un singolo anello di portata

Una grafica ad anello di portata circolare posizionato sulla mappa map.army

  1. Cercate il ventaglio di portata nella ricerca simboli e selezionatelo.

  2. Fare clic sulla carta nel centro dell’anello. L’anello viene posizionato subito con un piccolo raggio predefinito e resta in modalità di modifica, con un punto centrale rosso e una maniglia del raggio viola sul bordo destro.

  3. Trascinare la maniglia viola verso l’esterno finché l’anello ha il raggio desiderato (trascinando invece il punto centrale si sposta l’intero anello), quindi confermare con il segno di spunta in basso.

  4. Per impostare il raggio numericamente, aprire l’Elenco punti sulla grafica posizionata (vedere Elenco punti). Mostra due gruppi: Raggio, un campo modificabile in cui inserire il raggio esatto nelle unità configurate in Opzioni → Impostazioni unità → Unità di distanza, e Punti, la coordinata del centro.

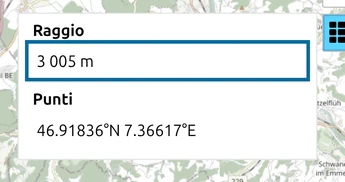

    L'elenco punti di un anello di portata circolare in map.army con il campo Raggio evidenziato, valore 3 005 m

Una grafica circolare di portata non ha controlli Distanza di sicurezza (zona): il suo elenco punti mostra solo il raggio e i punti del centro. Il gruppo Distanza di sicurezza (zona) compare solo per i normali simboli a un punto, come le unità — vedere zone di pericolo al suolo.

Sovrapporre anelli concentrici

Tre anelli di portata concentrici di raggio crescente, centrati sullo stesso punto della mappa map.army

Per più anelli concentrici attorno allo stesso punto (ad esempio “portata massima effettiva”, “portata massima effettiva all'80 %”, “ingaggio massimo”):

  1. Posizionare il primo anello come descritto sopra.

  2. Fare clic una volta sul primo anello per selezionarlo, poi premere Ctrl + C oppure fare clic con il tasto destro e scegliere Copia (Ctrl + C). Fare clic con il tasto destro sulla mappa e scegliere Incolla (Ctrl + V) per duplicarlo nel livello attivo.

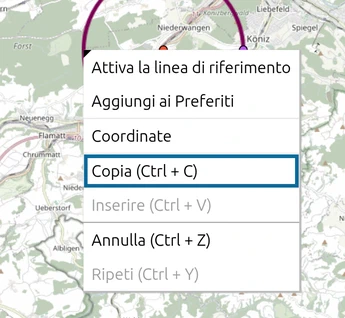

    Anello di portata selezionato in map.army con il menu clic destro aperto e 'Copia (Ctrl + C)' evidenziato

  3. Aprire l’elenco dei punti (Visualizza e modifica le coordinate del grafico) sul duplicato e modificarne solo il raggio.

  4. Ripetere per ogni anello aggiuntivo; posizionarli tutti sullo stesso livello per facilitare la visualizzazione / occultamento.

Suggerimento: Il raggio visualizzato rispetta l’impostazione Unità di distanza in Opzioni → Impostazioni unità — offre metrica, imperiale e nautica, e la stessa impostazione governa anche le aree e le quote.
