Declinazione magnetica in map.army — nord vero e magnetico
Una bussola non punta verso il nord vero. La differenza tra il nord vero (geografico) e il nord magnetico (dove punta l’ago) è la declinazione magnetica, e cambia a seconda di dove vi trovate. map.army la calcola per voi e la mostra sulla mappa.
Mostrare il nord magnetico sulla mappa
Attivate Mostra il nord magnetico sotto Opzioni → Impostazioni mappa → Strumenti mappa — vedere Impostazioni degli strumenti mappa.
La mappa mostra quindi la direzione verso il nord magnetico e la declinazione rispetto al nord vero. L’indicazione è etichettata MN, per nord magnetico, con l’angolo accanto: MN 3.2°. L’app dichiara come calcola questo valore: al centro della sezione di mappa visualizzata. Spostate la mappa e il valore si aggiorna, perché la declinazione è una proprietà del luogo, non della mappa.
Da quale modello proviene il valore
La declinazione si sposta man mano che il campo magnetico terrestre si muove, quindi qualsiasi valore di declinazione vale solo quanto il modello che c’è dietro e la data per cui è stato calcolato.
map.army utilizza il World Magnetic Model (WMM), lo standard internazionale mantenuto da NOAA/NCEI e dall’UK Defence Geographic Centre, e impiegato da NATO, dal Dipartimento della Difesa statunitense, dalla FAA e dall’IHO.
| Edizione del modello | Epoca | Valido per |
|---|---|---|
| WMM-2025 | 2025.0 | dal 2025 al 2029 |
Il WMM viene riemesso ogni cinque anni. map.army viene aggiornata quando la prossima edizione è pubblicata.
Rilevamenti: li avete sempre entrambi

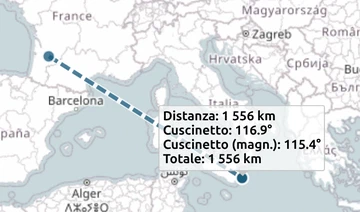

Quando misurate una distanza, map.army riporta il rilevamento due volte — una volta rispetto al nord vero e una volta rispetto al nord magnetico, uno sopra l’altro.
Non esiste un’impostazione per scegliere tra i due, perché non dovete mai farlo: sono entrambi a schermo. Il rilevamento magnetico è il rilevamento vero corretto dalla declinazione WMM al punto di partenza del segmento misurato.
Unità angolare, sotto Opzioni generali, decide se questi rilevamenti sono espressi in gradi o in mil NATO (6400 per un cerchio completo). Cambia solo le unità — non rispetto a quale nord vengono misurati.
Nord di griglia e angolo GM
Il lavoro su carta militare richiede spesso un terzo nord: il nord di griglia, il nord dei meridiani propri della griglia di coordinate, che diverge dal nord vero man mano che ci si allontana dal meridiano centrale di una zona della griglia. L’angolo dal nord di griglia al nord magnetico è l’angolo GM, ed è quello che il diagramma di declinazione di una carta militare stampata fornisce.
Nel diagramma: (1) il nord di griglia; (2) l’angolo GM, dal nord di griglia al nord magnetico, che l’app non calcola (tratteggiato); (3) la declinazione, dal nord vero al nord magnetico, che è quella riportata dall’app (linea continua); (4) la convergenza di griglia, dal nord vero al nord di griglia, anch’essa non calcolata (tratteggiato).
La differenza è più marcata alle alte latitudini e vicino ai bordi di una zona UTM o MGRS, dove la convergenza è massima. Vicino a un meridiano centrale è abbastanza piccola da poter essere ignorata nella maggior parte della pianificazione.
Puntare la mappa verso nord
- Fate clic sulla bussola in basso a sinistra per far scattare la vista di nuovo verso il nord vero. Questo annulla qualsiasi rotazione dovuta a una sessione 3D o a un gesto di rotazione con due dita.
- In vista 3D, premete N per orientarvi verso nord — vedere Vista mappa 3D.
Non esiste un “ruota verso il nord magnetico” con un solo clic. Mantenete la vista sul nord vero e leggete la declinazione dall’indicatore.
La declinazione è locale
La declinazione varia in modo misurabile all’interno di un singolo teatro operativo, quindi un valore letto in un punto non è il valore altrove. Quando pianificate su un’area vasta, non portate un unico valore di declinazione su tutta l’area — spostatevi sull’area che interessa e leggetelo lì, oppure prendete il valore per singolo segmento da una misurazione.
