Réglages du système de coordonnées cartographiques map.army
Cette section décrit les paramètres des systèmes de coordonnées dans map.army.

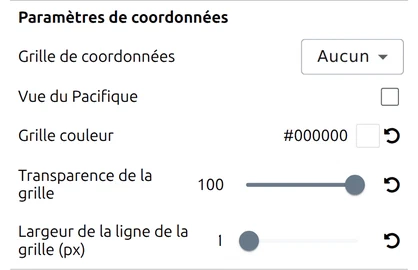

Vue d’ensemble
Vous pouvez ici sélectionner le système de coordonnées et définir vos paramètres.
Grille de coordonnées
La grille de coordonnées superposée à la carte est sélectionnée dans la liste. Systèmes disponibles :
La liste est donnée ici dans l’ordre où le menu déroulant l’affiche.
| Système | Couverture | Idéal pour |
|---|---|---|
| Aucun | — | Pas de superposition |
| WGS84 | Mondial | Lat/long pour usage général |
| GARS | Mondial | Référence de zone approximative |
| MGRS | Mondial | Planification tactique OTAN |
| UTM | Mondial | Navigation longue distance |
| BNG | Royaume-Uni uniquement | Cartes de l’Ordnance Survey britannique |
| LV03 | CH uniquement | Mensuration nationale suisse, l’ancien référentiel |
| LV95 | CH uniquement | Mensuration nationale suisse, le référentiel actuel |
| SLD99 | Sri Lanka uniquement | Mensuration nationale sri-lankaise |
| Kandawala | Sri Lanka uniquement | Ancien système géodésique sri-lankais, pour les feuilles historiques |
| Grille hexagonale | Mondial | Jeux de stratégie et superpositions de zones d’effet |
Chaque système est décrit en détail dans le chapitre ‘Map / Coordinate Grid’.

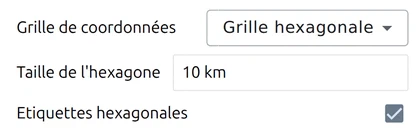

Paramètres de la grille hexagonale
Grille hexagonale est l’une des onze valeurs de Grille de coordonnées ci-dessus, et non un paramètre à part — vous y accédez en la choisissant dans ce menu déroulant, et une grille de cellules à six côtés est alors dessinée sur la carte.
Le fait de la choisir ajoute deux lignes supplémentaires sous le menu déroulant. Elles n’apparaissent que lorsque la grille hexagonale est sélectionnée, ce qui explique que le groupe paraisse plus court avec toute autre grille :
Taille de l’hexagone
Définit la distance entre les côtés parallèles de l’hexagone. Indiquez-la avec une unité, par exemple 4 km.
Étiquettes hexagonales
Les hexagones sont numérotés par colonnes et par lignes. L’origine se trouve à l’équateur sur le méridien principal.
Vue du Pacifique
Recentre la carte sur le Pacifique afin qu’il ne soit pas coupé en son milieu. Ce réglage se trouve dans ce groupe car il modifie la disposition du repère de coordonnées, pas l’apparence de la carte. Son utilité, et quand elle s’impose, est expliquée dans Vue du Pacifique.
Couleur de la grille
La couleur de la grille de coordonnées et de la grille hexagonale peut être définie dans une boîte de dialogue utilisateur.
Opacité de la grille
Définit le degré d’opacité de la grille de coordonnées et de la grille hexagonale, de 0 (invisible) à 100 (pleinement opaque). La valeur par défaut est 100.
Largeur de la ligne de la grille
La largeur des lignes de la grille de coordonnées et de la grille hexagonale peut être définie ici, de 1 à 10 pixels par pas d’un demi-pixel. La valeur par défaut est 1 pixel.

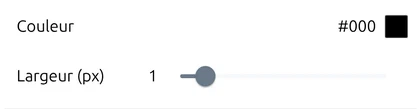

Lignes de référence
Les lignes de référence sont les lignes qui relient un symbole à 1 point à sa position réelle lorsque ce symbole a été décalé de celle-ci — l’application les décrit comme les « lignes de référence de symboles à 1 point (formations, installations, …) ». Elles ont leur propre Couleur et Largeur (px), pour pouvoir les rendre discrètes ou au contraire bien visibles.
Vous les verrez surtout lorsque Distribuer les symboles est activé, puisque c’est ce réglage qui décale les symboles de leur position au départ — voir Format de symbole.
