Déclinaison magnétique map.army — nord vrai et magnétique
Une boussole n’indique pas le nord vrai. La différence entre le nord vrai (géographique) et le nord magnétique (la direction indiquée par l’aiguille) est la déclinaison magnétique, et elle varie selon l’endroit où vous vous trouvez. map.army la calcule pour vous et l’affiche sur la carte.
Afficher le nord magnétique sur la carte
Activez Afficher le nord magnétique sous Options → Paramètres de la carte → Outils cartographiques — voir Paramètres des outils cartographiques.
La carte affiche alors la direction du nord magnétique et la déclinaison par rapport au nord vrai. L’affichage porte l’étiquette MN, pour nord magnétique, avec l’angle à côté : MN 3.2°. L’application précise comment cette valeur est calculée : au centre de la section de carte affichée. Déplacez la carte et la valeur se met à jour, car la déclinaison est une propriété du lieu, pas de la carte.
Le modèle derrière cette valeur
La déclinaison dérive à mesure que le champ magnétique terrestre se déplace, si bien qu’une valeur de déclinaison ne vaut que ce que vaut le modèle qui la produit et la date pour laquelle elle a été calculée.
map.army utilise le World Magnetic Model (WMM), la référence internationale maintenue par le NOAA/NCEI et le UK Defence Geographic Centre, et utilisée par l’OTAN, le département de la Défense américain, la FAA et l’OHI.
| Édition du modèle | Époque | Valide pour |
|---|---|---|
| WMM-2025 | 2025.0 | 2025 à 2029 |
Le WMM est réédité tous les cinq ans. map.army est mis à jour à la publication de la prochaine édition.
Relèvements : vous avez toujours les deux

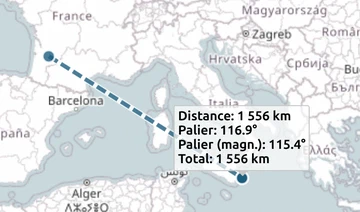

Lorsque vous mesurez une distance, map.army indique le relèvement deux fois — une fois par rapport au nord vrai et une fois par rapport au nord magnétique, l’un au-dessus de l’autre.
Il n’existe aucun réglage pour choisir entre les deux, car vous n’avez jamais à le faire : les deux sont affichés à l’écran. Le relèvement magnétique est le relèvement vrai corrigé par la déclinaison WMM au point de départ du segment mesuré.
Unité angulaire, sous Options générales, détermine si ces relèvements s’affichent en degrés ou en mils NATO (6400 pour un cercle complet). Cela ne change que l’unité — pas la référence nord à partir de laquelle ils sont mesurés.
Nord de grille et angle GM
Le travail sur carte militaire a souvent besoin d’un troisième nord : le nord de grille, celui des méridiens propres à la grille de coordonnées, qui s’écarte du nord vrai à mesure que l’on s’éloigne du méridien central d’une zone de grille. L’angle entre le nord de grille et le nord magnétique est l’angle GM, celui que donne le diagramme de déclinaison d’une carte militaire imprimée.
Dans le schéma : (1) le nord de grille ; (2) l’angle GM, du nord de grille au nord magnétique, que l’application ne calcule pas (pointillé) ; (3) la déclinaison, du nord vrai au nord magnétique, que l’application indique (trait plein) ; (4) la convergence de grille, du nord vrai au nord de grille, également non calculée (pointillé).
La différence compte surtout aux hautes latitudes et près des bords d’une zone UTM ou MGRS, où la convergence est la plus grande. Près d’un méridien central, elle est assez faible pour être ignorée dans la plupart des cas de planification.
Orienter la carte vers le nord
- En vue 3D, cliquez sur la boussole en bas à gauche ou appuyez sur N pour faire face au nord — voir Vue de carte 3D.
Il n’existe pas de bascule en un clic vers le nord magnétique. Gardez la vue orientée au nord vrai et lisez la déclinaison sur l’indicateur.
La déclinaison est locale
La déclinaison varie de façon mesurable au sein d’un même théâtre, si bien qu’une valeur relevée à un endroit n’est pas celle d’un autre. Lorsque vous planifiez sur une vaste zone, ne reportez pas une seule valeur de déclinaison sur toute son étendue — déplacez-vous vers la zone qui vous intéresse et relevez-la là, ou utilisez la valeur par segment d’une mesure.
