Militärische Symbole lesen: MIL-STD-2525 erklärt

Ein militärisches Kartensymbol fasst drei Antworten in einem Zeichen zusammen: wessen Einheit es ist, wie gross sie ist und um welche Art von Einheit es sich handelt. map.army zeichnet sie nach MIL-STD-2525C, dem US-Standard, der eng an APP-6 der NATO angelehnt ist.

Lesen Sie ein Einheitssymbol von aussen nach innen: zuerst den Rahmen, dann die Zeichen darüber, dann das Icon im Innern. Alle Beispiele auf dieser Seite wurden vom selben Symboldienst gezeichnet, den auch die App verwendet.

Rahmenform und Farbe: Freund oder Feind

Der Rahmen zeigt die Gesinnung — ob die Einheit freundlich, feindlich, neutral oder unbekannt ist. Form und Farbe sagen dasselbe doppelt, sodass das Symbol auch auf einem Schwarz-Weiss-Ausdruck lesbar bleibt.

SymbolGesinnungRahmenFarbe
Freundliche Infanterieeinheit: blaues Rechteck mit diagonalem KreuzFreundRechteckBlau
Feindliche Infanterieeinheit: rote Raute mit diagonalem KreuzFeindRauteRot
Neutrale Infanterieeinheit: grünes Quadrat mit diagonalem KreuzNeutralQuadratGrün
Unbekannte Infanterieeinheit: gelber vierblättriger Rahmen mit diagonalem KreuzUnbekanntVierpass (Kleeblatt)Gelb

Alle vier sind dieselbe Infanterieeinheit; nur die Gesinnung ändert sich. In map.army ändern Sie sie im Symbol Editor.

Einheitsgrösse: die Hierarchiezeichen

Die Zeichen über dem Rahmen geben das Hierarchiezeichen an — die Grösse der Einheit. Punkte stehen für die kleinsten Einheiten, Striche für die nächstgrösseren, Kreuze für die grössten.

SymbolHierarchiezeichenZeichen
Freundliche Infanteriegruppe: ein Punkt über dem RahmenGruppeEin Punkt
Freundlicher Infanteriezug: drei Punkte über dem RahmenZugDrei Punkte
Freundliche Infanteriekompanie: ein Strich über dem RahmenKompanieEin Strich
Freundliches Infanteriebataillon: zwei Striche über dem RahmenBataillonZwei Striche
Freundliche Infanteriebrigade: ein X über dem RahmenBrigadeEin X
Freundliche Infanteriedivision: zwei X über dem RahmenDivisionZwei X

Die Skala reicht in beide Richtungen, vom Team bis zur Region. Zwei Punkte stehen für einen Halbzug, drei Striche für ein Regiment.

Das Icon: welche Art von Einheit

Das Icon im Rahmen zeigt die Funktion der Einheit. Diese begegnen Ihnen am häufigsten:

SymbolEinheitIcon
Symbol einer freundlichen Infanterieeinheit: diagonales Kreuz von Ecke zu EckeInfanterieDiagonales Kreuz von Ecke zu Ecke
Symbol einer freundlichen Panzereinheit: ein Oval wie eine RaupenkettePanzerEin Oval, wie eine Raupenkette
Symbol einer freundlichen Feldartillerieeinheit: ein ausgefüllter PunktFeldartillerieEin ausgefüllter Punkt
Symbol einer freundlichen Aufklärungseinheit: eine diagonale LinieAufklärungEine diagonale Linie
Symbol einer freundlichen Pioniereinheit: ein E in Form einer BrückePioniereEin E in Form einer Brücke
Symbol einer freundlichen Flugabwehreinheit: ein Bogen am unteren Rand des RahmensFlugabwehrEin Bogen am unteren Rand, wie eine Kuppel
Symbol einer freundlichen Fernmeldeeinheit: ein Blitz-ZickzackFernmeldetruppeEin Blitz-Zickzack
Symbol einer freundlichen Sanitätseinheit: ein Kreuz von Rand zu RandSanitätEin Kreuz von Rand zu Rand

Icons lassen sich kombinieren: Eine mechanisierte Infanterieeinheit trägt zum Beispiel sowohl das Infanteriekreuz als auch das Panzeroval.

Stäbe und Kommandoposten

Stab eines freundlichen Infanteriebataillons: zwei Striche über dem Rahmen und ein Fahnenstock am linken Rand

Ein Fahnenstock — eine Linie, die vom linken Rand des Rahmens nach unten führt — kennzeichnet einen Stab. Das Symbol oben ist der Stab eines freundlichen Infanteriebataillons: Rahmen und Icon für die Einheit, zwei Striche für Bataillon, Fahnenstock für Stab. Der Fuss des Fahnenstocks ist die genaue Position, für die das Symbol steht.

Diese Symbole auf Ihrer Karte platzieren

In map.army stammt jedes Symbol auf dieser Seite aus der Symbolgalerie. Öffnen Sie die MSS-Symbolsuche und geben Sie eine Einheitsbezeichnung wie Infanterie in der Sprache ein, auf die die App eingestellt ist, und klicken Sie dann auf die Karte, um das Symbol zu platzieren. Gesinnung und Hierarchiezeichen stellen Sie anschliessend im Symbol Editor ein, zusammen mit den übrigen Modifikatoren.

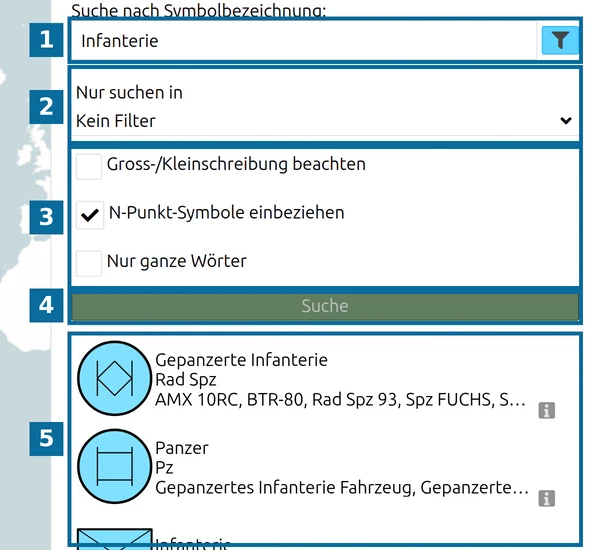

MSS-Symbolsuche in map.army, in der eine Einheit anhand ihrer Bezeichnung gefunden wird

Ein Symbol als Bild, ohne Karte. symbol.army ist der Symbolgenerator von gs-soft, aufgebaut auf demselben Symboldienst. Er öffnet ein Symbol direkt über seinen 15-stelligen Code, zum Beispiel den Bataillonsstab oben: www.symbol.army/?sidc=SFGPUCI—AF—. Dort können Sie es bearbeiten und als Bild speichern.
