Symbolformat: Farbe, Linienstärke und Textoptionen

Dieser Abschnitt beschreibt die Einstellungen und Optionen für die Darstellung der militärischen Symbole in map.army.

Übersicht

Sie haben hier umfangreiche Möglichkeiten, um die Darstellung der Symbole ihren Anforderungen anzupassen.

Jede Einstellung auf dieser Seite gilt für die militärischen Symbole, die bereits auf der Karte liegen, nicht nur für das nächste, das Sie zeichnen, und keine davon erfordert ein Neuladen. Schalter wirken in dem Moment, in dem Sie sie ändern; Schieberegler und Farbwähler stellen sich einen Sekundenbruchteil nach dem Loslassen ein.

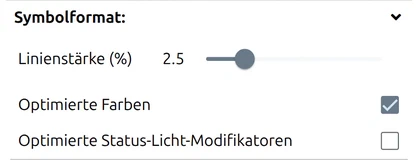

Linienstärke (%)

Die Linienstärke wird in % der Symbolabmessung angegeben. Standard ist 2.5%; der Regler reicht von 0.5% bis 10% in Schritten von 0.1%.

2.5%	4%

Datum&Zeit

Die Einstellung für das Format von Datum&Zeit gehört nicht zu dieser Gruppe — sie befindet sich unter Einheitseinstellungen, weil sie regelt, wie Datum und Uhrzeit überall angezeigt werden, nicht nur bei Symbolen. Die Formatzeichen sind aufgeführt unter Allgemeine Optionen → Datum- und Zeitformat.

Optimierte Farben

Bei nicht gefüllten Symbolen wird die Linienfarbe für bessere Lesbarkeit optimiert.

Optimierte Grösse der Status-Licht-Modifikatoren

Ist der Modifikator ‘Op Status und Handlungsbedarf’ gesetzt, wird das Statussymbol bei gesetzter Checkbox grösser dargestellt.

1-Punkt-Symbole

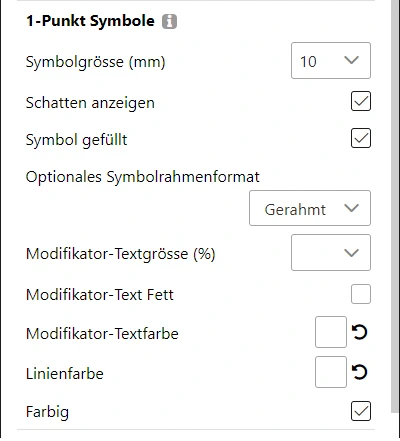

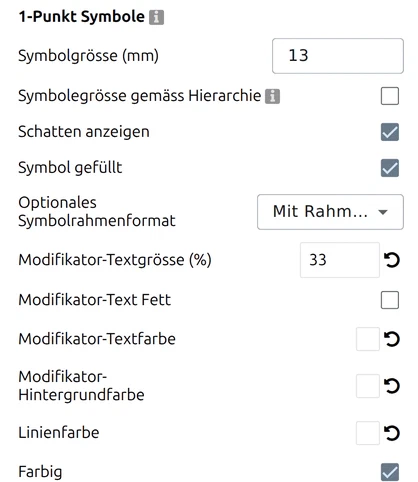

In diesem Bereich können sie Einstellungen für taktische Zeichen vornehmen.

Symbolgrösse

Der Wert legt die Höhe des Grundrahmens des Symbols fest. Die Einheit folgt der Distanzeinheit unter Einheiten-Einstellungen: Millimeter bei metrischer, Zoll bei imperialer Einstellung. Das Feld nimmt jeden Wert von 0.1 bis 99 an und bietet vier Vorgaben — 10, 15, 20 und 25 mm oder 3/8, 1/2, 3/4 und 1 Zoll. Bei einer taktischen Grafik skaliert der Wert nur die darin eingebetteten Symbolelemente, nie die georeferenzierte Geometrie. Beim Drucken oder Exportieren wird er in der Ausgabeauflösung eingehalten — ein 15-mm-Symbol wird also 15 mm gross gedruckt.

Symbolgrösse gemäss Hierarchie

Skaliert jedes Symbol nach seinem Hierarchiezeichen — der Einheitengrösse, die es darstellt. Die App sagt es unumwunden: „Wenn aktiv werden Symbole abhängig von der Einheitengrösse (Echelon) skaliert. Beispielsweise ist das Symbol eines Zuges kleiner als das eines Bataillons.“ Echelon ist der militärische Begriff für das Hierarchiezeichen.

Schatten anzeigen

Ist das Flag gesetzt, wirft der Grundrahmen des Symbols einen Schatten.

Schatten	Kein Schatten

Symbol gefüllt

Ist das Flag gesetzt, wird der Grundrahmen des Symbols ausgefüllt. Ist das Flag ‘Farbig’ gesetzt, ist der Inhalt blau, sonst weiss.

Gefüllt	Nicht gefüllt

Optionales Symbolrahmenformat

Für bestimmte Typen von Symbolen (z.B. Fahrzeuge) kann hier der Rahmen aus- oder eingeschaltet werden.

Modifikator-Textgrösse (%)

Hier können sie die Textgrösse der Modifikatoren rund um das Symbol verändern. Der Wert entspricht % der Höhe des Grundsymbols. Der Standardwert ist 33%; zulässig ist jeder Wert von 1% bis 99%.

Textgrösse 33%	Textgrösse 60%

Modifikator-Text fett

Ist dieses Flag gesetzt, werden die Modifikator-Texte fett dargestellt.

Normal	Fett

Modifikator-Textfarbe

Über diesen Dialog lässt sich die Farbe der Modifikator-Texte einstellen. Standard ist schwarz.

Standard	Blauer Text

Modifier-Hintergrundfarbe

Legt einen Hintergrund hinter den Modifikator-Text. Lohnt sich über Luftbildern oder einer dicht gezeichneten topografischen Karte, wo reiner Text allein unlesbar wird.

Linienfarbe

Mit diesem Dialog werden die Farben der Linien der Signatur festgelegt.

Standard	Rote Linien

Farbig

Diese Checkbox legt fest, ob die Signatur farbig oder schwarz-weiss dargestellt wird.

Standard	Nicht farbig

Drehbare Symbole

Legt fest, wie die Bewegungsrichtung eines Symbols (Modifikator Q) auf der Karte gezeichnet wird. Standardmässig eingeschaltet.

Ein: das Symbol wird gedreht	Aus: der MIL-STD-2525-Pfeil

• Ein — das ganze Symbol wird in seine Richtung gedreht. Es wird kein Pfeil gezeichnet.
• Aus — das Symbol wird nicht gedreht; stattdessen wird der standardmässige MIL-STD-2525-Bewegungsrichtungspfeil aus dem Symbol heraus gezeichnet. Wählen Sie das, wenn der Rahmen lesbar bleiben soll oder das Bild dem Standard entsprechen muss.

Die Einstellung gilt für alle einpunktigen Symbole auf der Karte zugleich — eine Wahl pro Symbol gibt es nicht. Symbole ohne Richtung sehen in beiden Fällen gleich aus. Wie Sie einem Symbol eine Richtung geben: Symbol Editor → Bewegungsrichtung. In der 3D-Ansicht hat diese Einstellung keine Wirkung: Symbole werden dort nie gedreht und erhalten keinen Pfeil; der einzige Richtungshinweis ist Richtung anzeigen weiter unten.

Solange Standort anzeigen aktiv ist, ist das Bedienelement ausgegraut und die Drehung erzwungen; Ihre eigene Einstellung kommt zurück, sobald Sie Standort anzeigen wieder ausschalten. Siehe Einstellungen für Kartentools.

Symbole skalieren

Skaliert 1-Punkt-Symbole mit dem Kartenmassstab — in den Worten der App: „Das Herauszoomen verkleinert die 1-Punkt-Symbole zur besseren Übersicht.“ Lassen Sie die Einstellung aus, wenn Symbole bei jeder Zoomstufe lesbar bleiben müssen; schalten Sie sie ein, wenn ihre Grösse etwas gegenüber dem Gelände aussagen soll.

Symbole declustern

Trennt Symbole, die sich überlappen oder zu nah beieinander liegen, mithilfe von Referenzlinien zurück zu ihrer wahren Position — die App nennt das eine bessere Lesbarkeit des Lagebilds. Das verändert, wie die Symbole gezeichnet werden, nie die Koordinaten, die sie halten, und diese Referenzlinien sind dieselben, die Sie unter Koordinateneinstellungen umgestalten können.

Richtung anzeigen (nur 3D-Ansicht)

Solange die 3D-Ansicht aktiv ist, werden die drei Einstellungen oben an dieser Stelle durch Richtung anzeigen ersetzt, standardmässig eingeschaltet: Jedes einpunktige Symbol mit einer Bewegungsrichtung erhält einen 3D-Pfeil in diese Richtung. Es ist der einzige Richtungshinweis in 3D — weder die Drehung noch der flache Pfeil existieren dort. Details unter 3D-Ansicht → Richtung anzeigen.

Taktische Grafiken

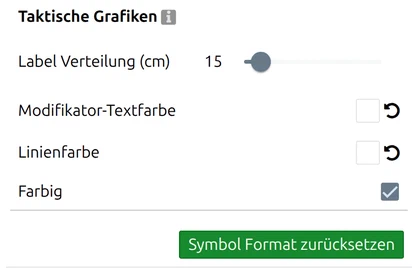

In diesem Bereich können sie Einstellungen für taktische Grafiken vornehmen.

Label-Verteilung (cm)

Dieser Wert bestimmt den Abstand der Text-Label in einer taktischen Grafik. Standard ist 15 cm; der Regler reicht von 5 cm bis 100 cm.

Modifikator-Textfarbe

Über diesen Dialog lässt sich die Farbe der Modifikator-Texte einstellen. Standard ist schwarz.

Linienfarbe

Mit diesem Dialog werden die Farben der Linien der Grafik festgelegt.

Farbig

Diese Checkbox legt fest, ob die taktische Grafik farbig oder schwarz-weiss dargestellt wird.

Überschreiben pro Layer

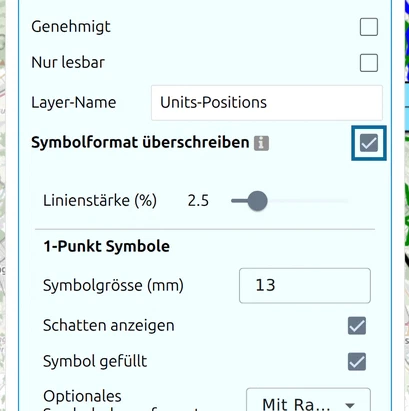

Alles oben gilt app-weit. Ein einzelner MilX-Layer kann stattdessen ein eigenes Format tragen: Aktivieren Sie in den Einstellungen dieses Layers im Layer-Manager Symbolformat überschreiben, und darunter erscheint eine reduzierte Auswahl dieser Optionen — Linienstärke, Symbolgrösse, Schatten anzeigen, Symbol gefüllt, Optionales Symbolrahmenformat, Modifikator-Textfarbe und Linienfarbe für 1-Punkt-Symbole sowie Label-Verteilung, Modifikator-Textfarbe und Linienfarbe für taktische Grafiken. Der Rest, auch Farbig, Schatten und das Zurücksetzen, bleibt app-weit. Das Format des Layers wird im Layer gespeichert und reist so mit der MilX-Datei mit; wird das Kontrollfeld deaktiviert, geht es verloren. Siehe Layer-Manager.

Symbolformat zurücksetzen

Mit diesem Befehl können sie alle Einstellungen auf die Standardwerte zurücksetzen.

Er wirkt sofort — es gibt keine Bestätigungsabfrage — und jedes Symbol auf der Karte wird mit den Standardwerten neu gezeichnet. Zurückgesetzt wird nur, was diese Gruppe steuert; das Format Datum&Zeit unter Einheitseinstellungen bleibt unberührt. Die Schaltfläche ist ausgegraut, solange bereits alles auf dem Standardwert steht — so erkennen Sie, dass sich nichts ändern würde.
