Missweisung in map.army — rechtweisend vs. magnetisch

Ein Kompass zeigt nicht nach rechtweisend Nord. Der Unterschied zwischen rechtweisend Nord (geografisch) und magnetisch Nord (wohin die Nadel zeigt) ist die Missweisung, und sie ändert sich je nach Standort. map.army berechnet sie für Sie und zeigt sie auf der Karte an.

Magnetisch Nord auf der Karte anzeigen

Schalten Sie Magnetischen Norden anzeigen unter Optionen → Karteneinstellungen → Kartentools ein — siehe Einstellungen für Kartentools.

Die Karte zeigt dann die Richtung zu magnetisch Nord sowie die Missweisung gegenüber rechtweisend Nord. Die Anzeige ist mit MN beschriftet — für magnetisch Nord — mit dem Winkel daneben: MN 3.2°. Die App gibt an, wie sie diesen Wert berechnet: im Zentrum des angezeigten Kartenausschnitts. Verschieben Sie die Karte, aktualisiert sich der Wert — denn die Missweisung ist eine Eigenschaft des Ortes, nicht der Karte.

Woher das Modell für den Wert stammt

Die Missweisung driftet, weil sich das Erdmagnetfeld bewegt, daher ist jeder Missweisungswert nur so gut wie das zugrunde liegende Modell und das Datum, für das es berechnet wurde.

map.army verwendet das World Magnetic Model (WMM), den internationalen Standard, gepflegt von NOAA/NCEI und dem UK Defence Geographic Centre, und verwendet von NATO, dem US-Verteidigungsministerium, der FAA und der IHO.

WMM wird alle fünf Jahre neu herausgegeben. map.army wird aktualisiert, sobald die nächste Edition erscheint.

Peilungen: Sie erhalten immer beide

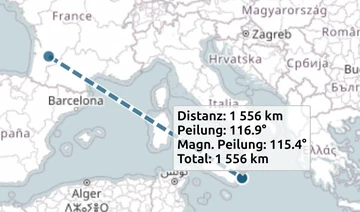

Wenn Sie eine Distanz messen, gibt map.army die Peilung zweimal an — einmal gegenüber rechtweisend Nord und einmal gegenüber magnetisch Nord, eine über der anderen.

Es gibt keine Einstellung, um zwischen ihnen zu wählen, weil Sie das nie müssen: beide stehen auf dem Bildschirm. Die magnetische Peilung ist die rechtweisende Peilung, korrigiert um die WMM-Missweisung am Startpunkt des gemessenen Abschnitts.

Winkeleinheit, unter Allgemeine Optionen, legt fest, ob diese Peilungen in Grad oder NATO-Mil (6400 auf einen Vollkreis) angezeigt werden. Sie ändert nur die Einheit — nicht, gegenüber welchem Norden gemessen wird.

Gitter Nord und der GM-Winkel

Militärische Kartenarbeit braucht oft einen dritten Norden: Gitter Nord, den Norden der Meridiane des Koordinatengitters selbst, der vom rechtweisenden Norden abweicht, je weiter man sich vom Mittelmeridian einer Gitterzone entfernt. Der Winkel von Gitter Nord zu magnetisch Nord ist der GM-Winkel, und das ist der Wert, den das Missweisungsdiagramm einer gedruckten Militärkarte angibt.

Im Diagramm: (1) Gitter Nord; (2) der GM-Winkel, von Gitter Nord zu magnetisch Nord, den die App nicht berechnet (gestrichelt); (3) die Missweisung, von rechtweisend Nord zu magnetisch Nord, die die App ausgibt (durchgezogen); (4) die Gitterkonvergenz, von rechtweisend Nord zu Gitter Nord, ebenfalls nicht berechnet (gestrichelt).

Der Unterschied fällt am stärksten in hohen Breiten und nahe den Rändern einer UTM- oder MGRS-Zone ins Gewicht, wo die Konvergenz am grössten ist. Nahe einem Mittelmeridian ist er für die meiste Planung klein genug, um vernachlässigt zu werden.

Die Karte nach Norden ausrichten

• In der 3D-Ansicht klicken Sie auf den Kompass unten links oder drücken N, um die Ansicht auf rechtweisend Nord einrasten zu lassen. Das setzt jede Rotation aus einer 3D-Sitzung oder einer Pinch-Rotate-Geste zurück — siehe 3D-Kartenansicht.
• Die 2D-Karte hat keinen Kompass.

Es gibt kein Ein-Klick-„Auf magnetisch Nord drehen“. Behalten Sie die Ansicht in rechtweisend Nord und lesen Sie die Missweisung an der Anzeige ab.

Die Missweisung ist ortsgebunden

Die Missweisung unterscheidet sich messbar innerhalb eines einzigen Einsatzraums, daher ist ein an einer Stelle abgelesener Wert nicht der Wert anderswo. Wenn Sie über ein weites Gebiet planen, übernehmen Sie keinen einzelnen Missweisungswert für das gesamte Gebiet — verschieben Sie die Karte zum relevanten Bereich und lesen Sie ihn dort ab, oder verwenden Sie den abschnittsbezogenen Wert aus einer Messung.
